Штихель

Штихель (от немецкого Stichel — резец) — режущий инструмент, стальной резец.

Используется при работе с металлом, деревом, костью, камнем, кожей. Применяется для гравирования. Представляет собой тонкий стальной стержень, длиной 120 мм, один конец которого срезан под углом и заточен. Другим концом вставляется в ручку, пластиковую либо деревянную, грибовидной или округлой формы. Штихели изготавливают как правило из инструментальной стали типа У8, У10, У12 и подвергают термической обработке, иногда применяют и легированные стали марки ХВГ, ХВ5. В качестве материала для изготовления штихеля могут применять поковки из обойм шариковых подшипников.

При работе поступательным движением снимает с поверхности тонкую стружку и оставляет борозды-линии. Глубина и ширина получаемых борозд зависят от силы нажима прилагаемой при работе и поперечного сечения (профиля) штихеля. Большое значение имеет угол заточки штихеля, который должен быть 45 градусов. Если угол заточки меньше, штихель будет перемещаться рывками, а при большем угле заточки — скользить по металлу.

В зависимости от формы сечения штихели делятся на шпицштихели, фляхштихели, мессерштихели, болштихели и шатирштихели.

См. также

Ссылки

Полезное

Смотреть что такое «Штихель» в других словарях:

ШТИХЕЛЬ — Граверный резец для резания штрихов на дереве. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ШТИХЕЛЬ граверный инструмент для вырезывания штрихов на деревянных досках (политипажи). Словарь иностранных слов,… … Словарь иностранных слов русского языка

ШТИХЕЛЬ — (нем. Stichel) (грабштихель) стальной тонкий стержень ромбовидного, клинообразного, полуовального сечения со срезанным концом. Используется в технике резцовой гравюры и ксилографии, а также при корректуре (исправлении) и отделке клише … Большой Энциклопедический словарь

ШТИХЕЛЬ — ШТИХЕЛЬ, штихеля, муж. (нем. Stichel). Граверный резец. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова

Штихель — (нем. Stichel), инструмент для гравирования: тонкий стальной стержень ромбовидного, клинообразного, полуовального сечения со срезанным концом. Используется в технике резцовой гравюры и ксилографии. (Источник: «Популярная художественная… … Художественная энциклопедия

Штихель — Шрифт набор символов алфавита характеризующихся одинаковыми: характером рисунка; формой: прямой, наклонный, курсив; насыщенностью: светлый, полужирный, жирный; и размером в пунктах. Шрифт предназначен для восприятия информации людьми и… … Финансовый словарь

штихель — сущ., кол во синонимов: 10 • болтштихель (2) • грабштихель (4) • мессерштихель (2) … Словарь синонимов

штихель — штихель, род. штихеля; мн. штихели, род. штихелей и в профессиональной речи штихеля, штихелей … Словарь трудностей произношения и ударения в современном русском языке

штихель — я; м. [нем. Stichel] Режущий инструмент для гравирования в виде тонкого стального стержня, срезанного под углом на конце. * * * штихель (нем. Stichel) (грабштихель), стальной тонкий стержень ромбовидного, клинообразного, полуовального сечения со… … Энциклопедический словарь

Штихель — (нем. Stichel) инструмент для гравирования: тонкий стальной стержень, срезанный на конце под углом и заточенный; другим концом вставляется в деревянную ручку, имеющую форму обрезанного сбоку гриба. Для гравирования по металлу служат… … Большая советская энциклопедия

Источник

Штихель по металлу для гравировки

Штихель — главный инструмент для гравировки по металлу. Гравер держит в руке острый и прочный резец снабженный полукруглой деревянной или пластмассовой рукояткой для упора ладонью. Режущая кромка может быть разной формы для выполнения различных гравировальных операций. Многие граверы не довольствуются магазинными покупками, а изготавливают свой инструмент самостоятельно.

Делаем штихель для гравировки по металлу

Изготовление штихеля простейшей конструкции доступно домашнему мастеру, владеющему слесарными навыками. Для этого за основу берут:

Главное, чтобы сталь была высокопрочной и упругой. Прочность необходима для того, чтобы штихель успешно резал металл заготовки, долго не тупился и держал заданную форму заточки. Упругость позволит инструменту не сломаться под нагрузкой.

Более качественный резец можно получить методом ковки, но для этого следует иметь хорошие кузнечные навыки и располагать кузницей. Штихель из надфиля будет заметно уступать кованому и по прочности, и по гибкости.

Прежде, чем начинать пилить и ковать металл, следует построить чертеж инструмента. Потребуется не только масштабное изображение самого резца, но и чертеж ручки.

Как выковать штихель

Начинающие граверы обходятся покупными штихелями или переделанными из напильников. Зрелые мастера часто чувствуют потребность в надежном кованом резце.

Самостоятельное изготовление кованого штихеля требует владения кузнечными навыками на среднем уровне. Инструкция, как сделать штихель методом горячей ковки, приведена ниже.

Ковка разбивается на следующие основные этапы:

Во время ковки необходимо постоянно следить за температурой детали. Она определяется пирометром или традиционным методом- по цвету накала. В начале процесса деталь должна быть светло- желтой, на последних операциях-светло-красной.

Хорошо прогретую заготовку нужно клещами выхватить из горна и уложить на наковальню. Легкими частыми ударами сбивается окалина. Чтобы получить прямоугольник, применяется техника поперечной протяжки. Для формирования треугольной формы детали- ее протягивают продольно на краю наковальни, повернув под необходимым углом. Сходным приемом выполняется протяжка и для трапецеидальной формы сечения.

Более сложным образом кузнец добивается ромбообразного сечения. Сначала проводится протяжка на острие в одну сторону, затем изделие переворачивается и протягивается в обратную сторону. Часть детали при этом придется отрубить.

Следующая операция- протяжка хвостовой части резца. ее нужно дополнительно прокалить и протянуть до образования пирамидального хвостика.

Можно переходить к следующему этапу – закалке. Закаливание углеродистых сплавов проводят в следующей последовательности:

И завершающий этап — мехобработка. На абразивном круге штихелю придается окончательная форма. Здесь же затачивают лезвие до требуемой остроты. Окончательная доводка выполняется на мелкозернистом круге.

Назначение штихеля

Для гравировки мастеру требуется комплект штихелей по металлу разной формы для гравировки различных элементов изображения. Самые распространенные- это:

Штихеля для резьбы по металлу другой формы используются редко, при реставрационных работах и при выполнении особо сложных изображений.

Гравировка штихелем по металлическим поверхностям

Штихельная гравировка по металлу требует от гравера верного глаза, твердой руки и художественного вкуса, но прежде всего- терпения и усидчивости. Необходимо также определиться с материалом для заготовок. Медные и латунные больше подходят для начинающего мастера. Более опытные граверы работают и по другим цветным металлам, и по мягким стальным сплавам, используя специфические способы гравировки и усовершенствованный инструмент.

Все, что необходимо для гравировки из инструмента и оборудования- это рабочий стол и набор штихелей. На первом этапе освоения технологии ручной гравировки рекомендуется добиться устойчивого качества прямых и извилистых штрихов. Когда они стали получаться уверенно, можно перейти к более сложным элементам изображения.

Перед началом нанесения гравировки на заготовку мастер традиционно проверяет остроту заточки штихеля, проводя по кончику ногтя. Если полоску удается срезать без усилия и нажима- острота достаточная. Ручка зажимается в рабочей руке, большой и указательный пальцы охватывают резец в 10-20 мм от острия.

Лезвие упирают в поверхность заготовки под углом 35-45°, далее угол резко уменьшают до 5-10°, при этом кусочек металла вырезается из заготовки и формируется штрих. Для начинающих не рекомендуется ограничить их длину 3-4 мм. С приобретением опыта начнут получаться и более длинные.

Виды штихелей

Кроме традиционного, ручного инструмента, в последнее время все большее распространение получают механизированные резцы. Форма лезвия у них точно такая же, как и у ручного, но нажим на резец осуществляется за счет механического привода. В зависимости от типа привода различают следующие виды штихелей:

Электромеханический штихель можно купить, а можно сделать своими руками. Это потребует серьезных навыков в электротехнике и конструировании.

Гораздо проще конструкция и технология изготовления пневмоштихеля по металлу. Для его сборки достаточно выточить (или подобрать подходящий) цилиндр и поршень, который под воздействием подаваемого через патрубок сжатого воздуха будет ударять по хвостовику штихеля.

Источник

Штихель штихелю рознь

Каждый день, помимо ответов на банальные вопросы «есть ли такое в наличии» и «сколько стоит», мы еще и консультируем наших клиентов, помогаем выбрать, найти аналоги, советуем, иногда отговариваем, в общем, стараемся подобрать самый оптимальный вариант в соответствии с запросом заказчика.

Разумеется, что все знать и помнить невозможно, особенно в таком быстро меняющемся мире, но достаточно знать, где мы можем найти нужную детальную информацию по задаваемому вопросу, уже имея общее представление о том или ином товаре и его особенностях. Как говаривал Савва Игнатьич из «Покровских ворот»: «Штихель штихелю рознь. Одно дело спицштихель. И совсем другое – больштихель». Открыв учебный центр «NEXT LEVEL», мы ставим перед собой задачу обучить наших дилеров и партнеров, образно говоря, отличать одно от другого в нашей сфере интерактивных, печатных, проекционных, коммуникационных и компьютерных технологий.

Если вы хотите лучше разбираться в поставляемом нами оборудовании разных брендов, программном обеспечении или в целом в технологиях, мы готовы предложить вам разные способы очного или дистанционного обучения, в зависимости от ваших задач и возможностей: вебинары, курсы, семинары, тренинги, презентации, конференции, практикумы, индивидуальное обучение.

Мы постарались создать условия для комфортного обучения: аудитория учебного центра NEXT LEVEL оснащена современным интерактивным и презентационным оборудованием для проведения эффективного обучения, а рабочие места слушателей оборудованы ноутбуками.

Кроме дилеров, наш учебный центр NEXT LEVEL будет полезен специалистам, занимающимся аудиовизуальными технологиями, работникам образовательных учреждений, внедряющих интерактивные технологии в учебный процесс, а также всем потребителям, пользующимся техникой на работе и дома.

Познакомиться с курсами для работников учреждений образования можно здесь. Информация же по остальным программам обучения будет появляться по мере их готовности, так что следите за анонсами.

Источник

Сделал штихель из железки.

Выточил из обрезков стали заготовки.

Насадил на них ручки и заточил. Цанговый зажим купил в хоз магазине, ручку просверлил, посадил на клей и шлифанул.

Купил лупу за 100 рублей и прикрепил ее к старому штативу от фотоаппарата.

Прикрутил ее к столу.

Попробовал порезать. Процесса нет делал все на скорую руку.

Шлифанул наждачной бумагой, полиранул пастой ГОИ и прилепил на двухсторонний скотч. Пусть висит. А мне будет чем заняться на работе. Для тех кто захочет попробовать повырезать на металле скажу что организация этого безобразия обошлась мне около тысячи рублей. Вырезать можно на старой монете сточив ее до гладкой поверхности и прикрепив к подставке.

Рукодельники

32.8K поста 48.1K подписчиков

Правила сообщества

В сообществе запрещена торговля, обсуждение цен, ссылки на страницы с продажами, контакты автора в комментариях. Обязательна информация о материалах и инструментах в текстовом виде.

1. Будьте вежливы, старайтесь писать грамотно.

2. В публикациях используйте четкие и красивые фотографии.

3. Автор поста с тегом [моё] может оставить ссылку на свой профиль, группу или канал на других источниках, при условии, что ссылки (активные и не активные) не ведут на прямые продажи. Допускается не больше четырёх ссылок и только в конце поста (п. 8.5 основных правил).

-ссылки рекламного характера/спам;

-ссылки, ведущие на магазины с указанием стоимости товара/услуги;

-ссылки, ведущие на призывы, покупки, продажи, подписки, репосты, голосование и тому подобное.

(нарушение основных правил сайта, п.8.1 и п. 8.2).

При переходе по ссылке запрещено наличие активных (кликабельных) ссылок, ведущих на вышеперечисленное в п.3, содержание таких ключевых слов как «товар», «услуга», «купить», «продам», «в наличии», «под заказ» и т.п.

3.1 Размещение контактов автора (самим автором или другими пользователями) в комментариях запрещено и подлежит удалению (п. 9.1 и 9.3 основных правил).

4. Обязательным для авторов является наличие технических характеристик изделия в публикациях (материалы, техники, авторские приемы, размеры, времязатраты и прочее) в текстовом виде.

Также помечайте свою работу тегом «Рукоделие с процессом» или «Рукоделие без процесса».

5. Пост-видео, пост-фото без текстового описания переносится в общую ленту. Даже если в видео показан подробный процесс изготовления, делайте краткое описание для тех, у кого нет возможности/желания смотреть видео.

Администрация оставляет за собой право решать, насколько описание соответствует п. 5.

6. Посты с нарушениями без предупреждения переносятся в общую ленту.

За неоднократные нарушения автор получает бан.

Автор может размещать новую публикацию в сообществе, не допуская полученных ранее замечаний.

Натюрлих, Маргарита Пална!

Ацтекское золото

Полимерная глина, акрил

Не ожидал.

Честно говоря, не ожидал, что мое желание показать результаты своего хобби, привлечет такой интерес. Я понимаю, что Пикабушники- взрослые люди со своими интересами, проблемами, радостями, но, что им будет интересно смотреть, как взрослый дядька пытается играть с оловянными солдатиками. А может быть это правда- что взрослые- это те же дети, только притворяющиеся, что они большие и умные, а в душе все равно дети, и как дети, продолжают играться в свои игрушки?

Большое спасибо, моему одинокому подписчику, который своим ожиданием заставил меня сесть за очередной пост.

Еще раз предупреждаю, что фигурки старые, переехали на постоянное жительство в различные места, поэтому показываю те фотографии, которые имеются в наличии. Фотографировал для того, что бы недостатки больше бросились в глаза. Поэтому прошу табуретками не бросаться, к тапкам готов.

Итак, очередная фигурка. На этот раз пытался сфотографировать на каком то фоне, дабы более менее органично смотрелась.

Условно назвал ее «Варвар», ибо установить его национальность не предоставлялось возможным ( снаряжение, вооружение и выражение лица характерно для многих личностей, живших в те далекие времена, когда право сильного преобладало над попытками умных убедить их в том, что они не правы.

К настоящему времени я уже приобрел определенный опыт, набил глаз и кучу шишек. Надеюсь, что следующие фигурки доставят Вам большее наслаждение.

Блюдо из сосны

Категорически рад приветствовать моего подписчика (пусть в его доме не иссякнут любовь и забота), прочих хороших людей, ну, и мне здрасти, а чё нет? Как то раз прошлым летом, у очередного заказчика я, не покладая натруженных дланей, трудился над переделкой протекающей кровли. Работа спорилась в умелых руках до момента, разделившего все на до и после. Я увидел ЕЁ..

Ну, она сначала была квадратная, но ко мне домой она попала уже в таком виде. Сосна такой себе материал, мне не очень нравится, но размер имеет значение. Благодаря кривым рученкам, итоговый диаметр стал меньше.

Но блюдо получилось лёгким (прям да), необычайно прочным (первостатейнейшая брехня), восхитительнейше красивым (сказал Николай и покраснел от стыда), и даже жена, человек, который должен искренне поддерживать меня, сказала: «ммм. «.
Всем добра и улыбок!

Лисички электрички

Почти год всё никак не мог вывести себя из рукодельного каматоза. На инструмент смотрел как кролик на удава и всё не мог заставить себя что-то делать. Этих малышек вымучивал с 30 июня по вчерашний день. И делать мне их нравится, когда входил в процесс, остановиться было тяжело, но стоило тормознуть и стартер наотрез отказывался работать. Кто сталкивается с подобным, что вам обычно помогает?

Когда отдел бухгалтерии вечно опаздывает на работу

У меня есть мастерская по гравировке и, полистывая фото уже выполненных заказов, наткнулся вот на это. Жаль мастер, который делал этот заказ, не помнит для кого это делалось.

Рукопоп

Просто рукопоп. Связан из велюра на проволочном каркасе. По МК Е.Лукашовой.

Шлем из картона своими руками

Приветствую уважаемые. Эх давно я не рукожопил. :)))

Давным давно, в начале лета, оставалось у меня немного картона. Сделал сынишке для уличных игр щит и меч. Через какое то время, решил сделать дополнительную защиту в виде шлема. Простенький, с рогами. Но в процессе работы планы немного поменялись. Что выросло, то выросло.

Сам процесс от начала и до конца, к сожалению, заснять не получилось. Занял где-то около часа не более.

Затем заделка прорех и дыр в верхней части шлема.

В данный момент готовность его составляет в районе 50-60 процентов. Обклеен малярным скотчем, обмазан на один слой клеем ПВА.

В дальнейшем вижу несколько вариантов развития событий:

Не повторяйте.

Помнится был такой момент в жизни, когда я занималась только большими картинами, которые делала в программе сама. Это и не сложно, и вышиваешь именно то что хочешь, а не выбираешь из того, что есть в магазинах. Но.
Никогда не думала что такое может случиться) У меня в планшет загружена программа схем, я вышивала именно по цифровой схеме, мне казалось это проще, чем распечатывать на бумаге, и зачёркивать карандашом вышитые стежки. И тут случилось ЭТО

Я в очередной день захожу в программу, а там нет этой схемы) просто нет её
я пыталась заново создать с теми же параметрами, но программа выдавала иную схему, отличающуюся. Я думаю, вы уже догадались, что выдумывать и передумывать схему желания уже не было, поэтому она теперь просто лежит и напоминает об ошибках.
Зато теперь я всегда распечатываю схемы)) Потому что, Ну Нафиг))) Обидно, эту картину я хотела подарить сестре!

Так что не повторяйте моих ошибок, и если берётесь за большие картины, всегда печатайте и сохраняйте схемы куда нить на облако)

P.S. если вы видите косяки, выполненные в процессе, то поверьте, я их тоже теперь вижу😁😁😁😁

Набираемся опыта. Продолжение

Почитал, посмотрел комментарии под прошлым постом научился (как я считаю) «шить по прямой» да и в целом старался улучшить свои изделия
На Ваш суд, дорогие критики

Невский идеально, но я стремлюсь к этому)
Даже пробовал делать чехлы для наушников

Но нужно «набить» руку

Ужин же

Алюминиевая пластина вырезана из кастрюльки с надписью «Завтрак».

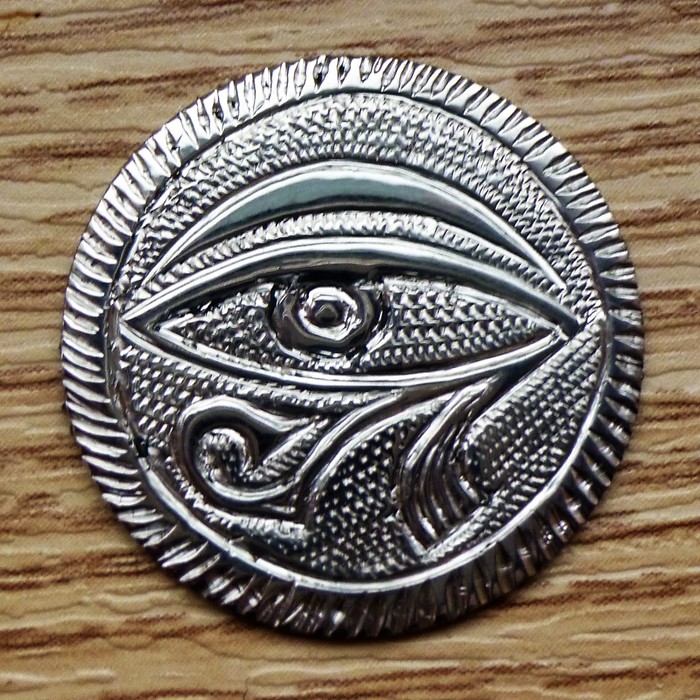

Гравировка штихелем, самообучение (=
Плохо что ли? Хорошо

Идея что делать с кучей разных монет

Из разных поездок по странам я люблю привозить монеты – они небольшие и напоминают о месте, где побывал.

Правда с введением евро стало чуть сложнее, но и там есть монеты по странам)

Спустя годы накопился целый мешочек таких момент, и встал вопрос, что с ними делать?

Попробовал купить альбом для монет, но туда влезло их мало, да и смотрелось все это так себе.

У студии Лебедева была классная идея с вот такой рамкой

Но они так ее и не выпустили.

Мне же хотелось что-то похожее. И было найдено суперпростое решение.

Для него понадобились:

— рамка из ашана со стеклом А4 (прям со стеклянным стеклом, это важно!)

— ткань самоклейка (обычно продают для авто – алькантара, замша и т.п.)

— и собственно монеты

1. Берем подложку из под рамки, наклеиваем ткань

2. Выкладываем монеты, как нравится. Можно сделать по краям отступ для красоты.

4. Собираем рамку и вешаем на стенку.

А вот так это выглядит в интерьере

Мангал из ржавого ящика и бэушных блоков за пол часа

Вдруг кому и пригодится этот пост.

Пришло время пристроить старый ящик по назначению, пока он окончательно не заржавел. Старый кривой и косой мангал отслужил лет семь и был тоже из блоков, но без ящика, что было не совсем удобно из-за щелей и бесконтрольного поддува воздуха на угли.

Делал специально низенький мангал, что бы жарить мясо сидя, надоело стоять над мангалом.

Никаких отверстий в ящике не делал, не люблю готовить с поддувом. Насыпал жменю соли на седые угольки и жарю.

Спасибо, что прочли до конца!

Танто «Морской конёк»

В синем море, в белой пене…

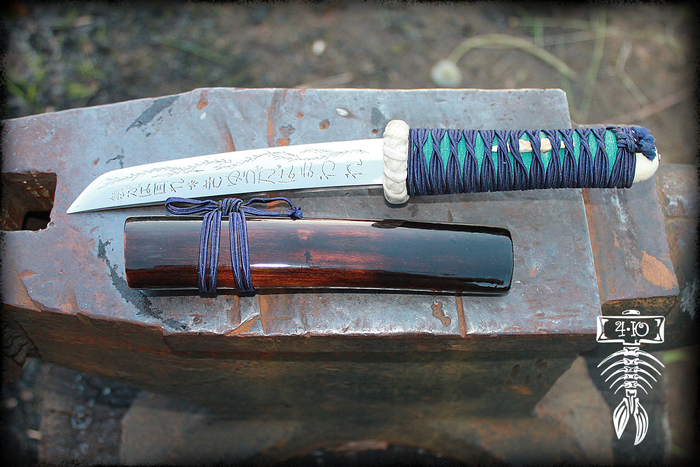

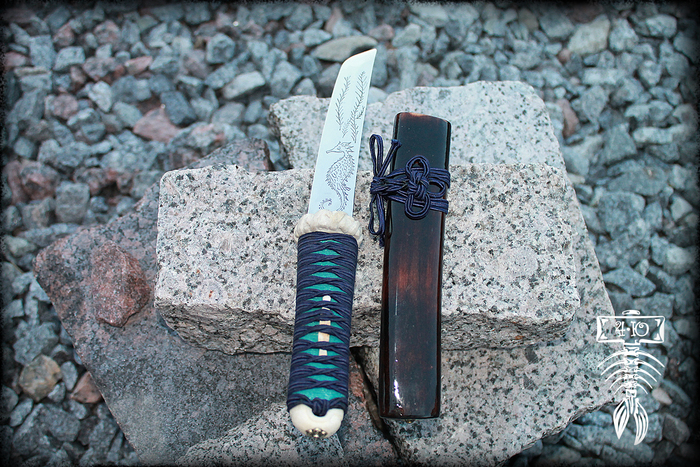

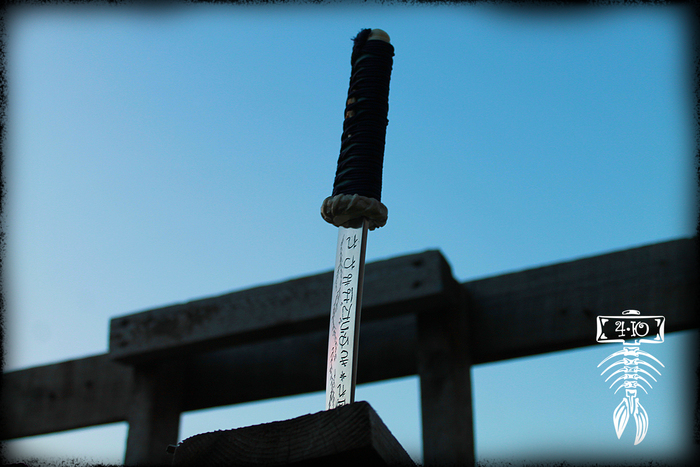

⚒ Танто «Морской конёк».

• У8А, зонная закалка, гравировка

• Цуба и касиро из лосиного рога

• Цука ито и сагео из шёлкового шнура

Кружка Футурама, почти готова

Баловство с бормашиной

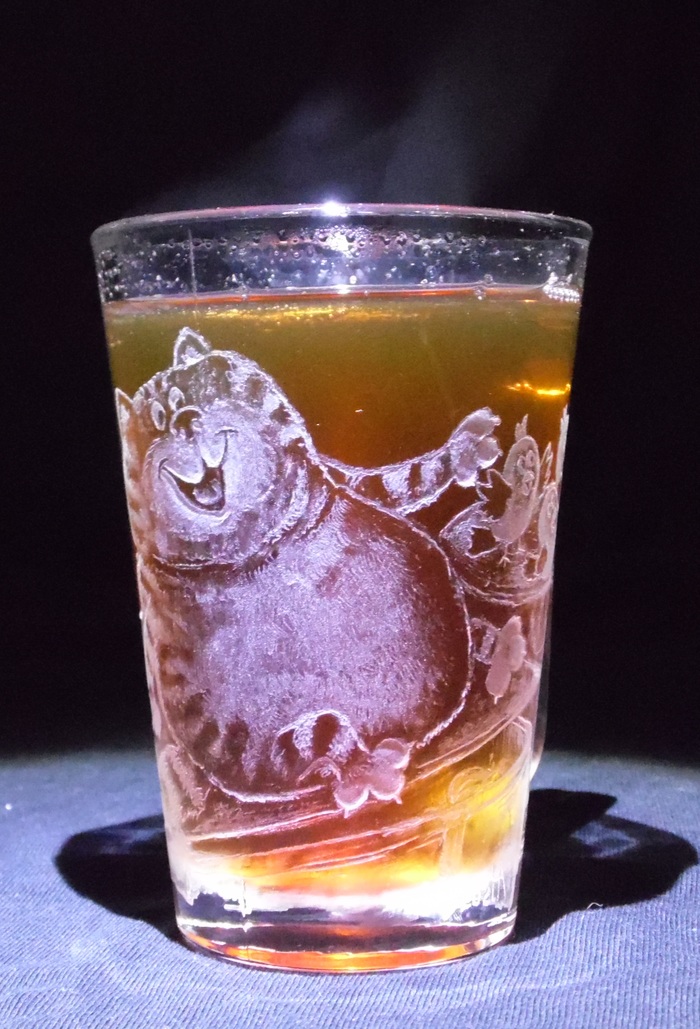

Очередная попытка рукоприкладства к стеклотаре.
