Конструктивно АБС представляет собой совокупность датчиков, модуляторов и блока управления. Система АБС предотвращает блокировку колес при торможении. В результате даже при экстренном торможении сохраняется устойчивость автомобиля. Кроме того, во время торможения автомобиль сохраняет управляемость. Датчики на всех четырех колесах постоянно измеряют угловую скорость вращения колес. Если частота вращения отдельного колеса неожиданно резко падает, то управляющая электроника подает сигнал об опасности блокировки. Давление в соответствующем трубопроводе гидравлической тормозной системы сразу же снижается и затем снова повышается, немного не доходя до границы, за которой начинается блокировка колеса. Процесс может повторяться несколько раз в секунду, пульсация педали тормоза свидетельствует о работе системы АБС.
Поведение автомобиля при экстренном торможении:
Без ABS (слева) и с ABS (справа)
Электронная система управления давлением в гидравлической системе тормозов, которая в случае необходимости экстренного торможения и недостаточного при этом усилия на педали тормоза самостоятельно повышает давление в тормозной магистрали, делая это во много раз быстрее, чем на то способен человек. Электроника гидравлического brake assist распознает, произошёл ли процесс аварийного торможения по скорости движения педали и давлению на педаль. В случае аварийного торможения давление в системе тормозного привода в течение миллисекунд автоматически значительно увеличивается, т.е. уменьшается время на срабатывание тормоза машины в ситуациях когда все решают мгновенья. При этом и у не очень опытных водителей уменьшается время для реакции даже при максимальной задержке на границе блокирования колёс. Электроника берет управление экстренным торможением на себя и останавливает автомобиль в максимально короткий срок значительно сокращая тормозной путь, особенно на высоких скоростях движения.
Педаль тормоза в EBS не имеет механической связи с тормозной системой (так называемая электронная педаль). Ее перемещение преобразуется в электрический сигнал и подается блоку управления. После анализа информации от различных датчиков (нагрузка, скорость, поперечное ускорение, угол поворота рулевого колеса), электроника самостоятельно дает команду исполнительным механизмам, регулирующим давление в контурах тормозной системы.
Устройство, входящее в состав ABS пятого поколения. Контролирует поведение всех колес по отношению друг к другу и с помощью электроники регулирует тормозное усилие в соответствии со степенью нажатия на педаль тормоза и загрузки автомобиля. Принцип состоит в том, что тормозное усилие передается на каждое колесо индивидуально и строго дозированно, каждое колесо тормозит индивидуально, а электронные датчики и микропроцессор по многим параметрам оценивают состояние автомобиля в реальном маштабе времени и предотвращают заносы корпуса и обеспечивают наибольшую эффективность торможения при любых дорожных условиях даже при торможении с максимальным усилием нажатия на педаль тормоза.
Он помогает водителю при постановке автомобиля на стоянку и в различных дорожных ситуациях, что также способствует повышению безопасности движения. Включение стояночного тормоза для обеспечения неподвижности автомобиля при его парковке производится нажатием на кнопку. «Автоматическая функция стояночного тормоза» автоматизирует процесс торможения в определенных ситуациях; так, например, водитель освобождается от утомительных торможений при движении в режиме частых остановок (функция автоматического торможения). Стояночный тормоз предотвращает скатывание автомобиля назад при трогании с места на подъеме.
Данные системы применяется для предотвращения пробуксовывания ведущих колёс, независимо от степени нажатия педали газа и дорожного покрытия. Принцип действия основан на снижении выходной мощности двигателя при возрастании частоты вращения ведущих колёс. О частоте вращения каждого колеса компьютер, управляющий системой, узнаёт от датчиков, установленных у каждого колеса и от датчика ускорения. Точно такие же датчики применяются в системах ABS и в системах контроля крутящего момента, поэтому, часто, эти системы применяются одновременно. По сигналам датчиков, указывающих на то, что ведущие колёса начинают пробуксовывать, компьютер принимает решение о снижении мощности двигателя и оказывает на него действие, аналогичное уменьшению степени нажатия на педаль газа, причем степень сброса газа тем сильнее, чем выше темпы нарастания пробуксовки. Иногда, совместно с такими системами применяется дифференциал с блокировкой.
Элементы системы безопасности автомобиля: DBC [ Система динамического контроля за торможением ]
Элементы системы безопасности автомобиля: DBC [ Система динамического контроля за торможением ] Dynamic Brake Control
Узнать о всех системах безопасности автомобилей вы можете в статье: » Системы безопасности автомобиля «
История разработки идеи Dynamic Brake Control [ Системы динамического контроля за торможением ]
Система — DBC, Dynamic Brake Control разработана инженерами BMW. Она похожа на системы Brake Assist, которые применяются, например, на автомобилях Mercedes-Benz и Toyota.
Подробно о Dynamic Brake Control [ Системе динамического контроля за торможением ]
Управляющий блок дополнительно учитываетскорость автомобиля и уровень износа тормозов. Система DBC использует принцип гидравлического усиления, а не вакуумный принцип. Подобная гидравлическая система обеспечивает лучшее и значительно более точное дозирование тормозного усилия в случае экстренного торможения. Кроме того. компьютер DBC связан с системами АBS и DSC (Dynamic Stability Control).
В качестве определяющих величин учитываются данные о скорости нарастания давления и усилии, прикладываемом к педали.
Система DBC использует принцип гидравлического усиления, а не вакуумный принцип. Подобная гидравлическая система обеспечивает лучшее и значительно более точное дозирование тормозного усилия в случае экстренного торможения.
Наверное, каждый водитель знает, что такое АBS. Антиблокировочная система тормозов была изобретена и впервые запущена в производство компанией Bosch в 1978 году. АBS предотвращает блокировку колес при торможении. В результате даже при экстренном торможении сохраняется устойчивость автомобиля. Кроме того, во время торможения автомобиль сохраняет управляемость. Однако с ростом скоростей современных автомобилей одной АBS для обеспечения безопасности стало уже недостаточно. Поэтому ее дополнили еще рядом систем.
Следующим шагом повышения эффективности торможения после АBS стало создание систем, уменьшающих время срабатывания тормозов, так называемых систем помощи при торможении Brake Assist. АBS делает торможение при полностью нажатой педали максимально эффективным, но не может сработать при легком нажатии на педаль. Усилитель же тормозов обеспечивает аварийное торможение в том случае, когда водитель нажимает на педаль тормоза резко, но недостаточно сильно. Для этого система измеряет, насколько быстро и с каким усилием водитель жмет педаль, после чего при необходимости мгновенно повышает давление в тормозной системе до максимального.
Технически эта идея реализована так. В пневматический усилитель тормозов встроены датчик скорости перемещения штока и электромагнитный привод. Как только в управляющий центр с датчика скорости поступает сигнал о том, что шток движется очень быстро (это значит, что водитель резко ударяет по педали), срабатывает электромагнит, который увеличивает силу воздействия на шток. Давление в системе тормозного привода в течение миллисекунд автоматически значительно увеличивается, т.е. уменьшается время на срабатывание тормоза машины в ситуациях, когда все решают мгновенья. Таким образом, автоматика помогает водителю добиться наиболее эффективного торможения. Кроме того, Brake Assist «запоминает», как тормозит данный водитель в штатных режимах, поэтому ей легче «распознать» критическую ситуацию. В то же время даже на влажном покрытии срыва колес в юз не происходит — в действие успевает вступить АBS. То есть Brake Assist помогает водителю в самый первый момент торможения, а уж если в следующие мгновенья усилия слишком много, то АBS предохранит колеса от блокировки и сохранит автомобиль управляемым. Brake Assist берет управление экстренным торможением на себя и останавливает автомобиль в максимально короткий срок значительно сокращая тормозной путь, особенно на высоких скоростях движения. Система Brake Assist устанавливается только на автомобилях с АBS.
Профессионалу система Brake Assist вряд ли нужна. Ведь опытный водитель даже в критической ситуации дозирует усилие на педали тормоза весьма точно (делает это резко, но не панически). А вот для подавляющего большинства «обычных» водителей система Brake Assist — это то, что надо. В отличие от других электронных тормозных систем (см.ниже), Brake Assist не может перераспределять усилия между колесами, а только «додавливает» педаль, гарантируя включение АBS в работу.
Компания Bosch разработала новую систему Predictive Brake Assist, которая способна подготовить тормозную систему к экстренному торможению. Работает она в паре с адаптивным круиз-контролем, чей радар используется для обнаружения объектов впереди автомобиля. Система, определив препятствие впереди, самостоятельно начинает немного прижимать тормозные колодки к дискам. Таким образом, если водитель нажмет на тормозную педаль, он сразу получит максимально быструю реакцию. По словам создателей, новая система эффективнее обычной Brake Assist. В дальнейшем Bosch планирует представить на рынке Predictive Safety System, которая способна сигнализировать вибрациями на педали тормоза о критической ситуации впереди. Дальнейшее развитие этой технологии заключается в том, чтобы электроника самостоятельно активировала экстренное торможение, если решит, что столкновение неизбежно, а водитель бездействует.
Dynamic Brake Control
Cornering Brake Control- система контроля торможения в поворотах.
Разработана ВMW в 1997 году. При торможении задние колеса разгружаются. В поворотах это может привести к заносу задней оси автомобиля вследствие возрастающей нагрузки на переднюю ось. CBC работает совместно с ABS для противодействия сносу задней оси при торможении в повороте. CBC обеспечивает оптимальное распределение тормозного усилия в поворотах, предотвращая занос, даже если тормоза были резко нажаты.
Используя сигналы датчиков ABS и определяя скорость вращения колес, СВС регулирует нарастание тормозного усилия для каждого тормозного цилиндра таким образом, что оно нарастает быстрее на внешнем по отношению к повороту переднем колесе, чем на других колесах. Благодаря этому становится возможным воздействие на задние колеса с большим тормозным усилием. Таким образом, компенсируются моменты сил, стремящихся повернуть автомобиль вокруг вертикальной оси при торможении в повороте. Система включается в работу постоянно и незаметно для водителя.
Система EBD (Electronic Brake force Distribution)
Sensotronic Brake Control (SBC)
Разработанная инженерами Mersedes, на сегодняшний день это, пожалуй, самая передовая тормозная система, устанавливаемая серийно на современных автомобилях. Принципиальное отличие системы SBC – это электронная система взаимодействия между педалью тормоза и тормозными механизмами. При нажатии на педаль тормоза микрокомпьютер с помощью информации от различных систем и датчиков оценивает скорость переноса ноги с педали газа на педаль тормоза, силу нажатия на педаль, включенную передачу, особенности дорожного покрытия, траекторию движения, скорость, нагруженность автомобиля и другие параметры. В результате выдается оптимальное тормозное усилие, причем на каждое колесо — разное. В случае изменения параметров движения усилия мгновенно перераспределяются.
Как и вышеописанные системы, SBC помогает водителю при интенсивном торможении и при прохождении поворотов. Система способна работать и в «пробочном» режиме, когда электроника сама останавливает автомобиль, как только водитель убрал ногу с педали газа, а функция «мягкой остановки» обеспечивает плавное торможение без «клевков». Есть и масса других преимуществ, связанных с внедрением системы SBC:
время реакции тормозных колодок после нажатия педали тормоза значительно снизилось, благодаря тому, что при резко сброшенном газе, SBC распознает критическую ситуацию и заранее немного прижимает колодки к тормозному диску;
в дождливую погоду, когда есть риск попадания влаги на тормозные механизмы, что ведет к снижению эффективности тормозов, SBC слегка подтормаживает колеса, подсушивая диски, поэтому эффективность тормозов сохраняется;
отсутствие какой-либо вибрации на педали тормоза при работе АBS. Это не только повышение комфорта. На водительском симуляторе мерседесовцы провели специальное исследование и выяснили, что две трети водителей приходят в замешательство, когда при интенсивном торможении в дело вступает АBS и педаль тормоза начинает вибрировать. В лучшем случае они перестают наращивать усилие на педали, а в худшем — и вовсе снижают его. Тесты показали, что при торможении на снежной дороге одно только отсутствие вибраций при работе АBS позволило уменьшить тормозной путь более чем на два метра!
DBC (cистема помощи при спуске) самостоятельное подключение
Изучая дальше схемы автомобиля и возможности расширения опций, собрал в кучу схемы по реализации DBC (система помощи при спуске), которой лишены часть комплектаций Киа Соренто Прайм.
Система помощи при спуске (DBC) Система помощи при спуске (DBC) упрощает движение вниз по крутому уклону, позволяя не пользоваться при этом педалью тормоза.
Данная система автоматически включает тормоз для поддержания скорости автомобиля ниже определенного значения и позволяет водителю сосредоточить свое внимание на движении вниз по уклону.
По умолчанию при переводе ключа зажигания в положение «ON» (Вкл.) система помощи при спуске отключена. Нажмите данную кнопку, чтобы включить систему, и еще раз, чтобы ее отключить.
Для реализации данного функционала нам нужны: 1. блок ABS поддерживающий данный функционал, ранее были рассмотрены некоторые блоки в написанной статье по адаптивному круизу www.drive2.ru/l/563647319744971042/; 2. кнопок слева от руля, с наличием кнопки DBC.

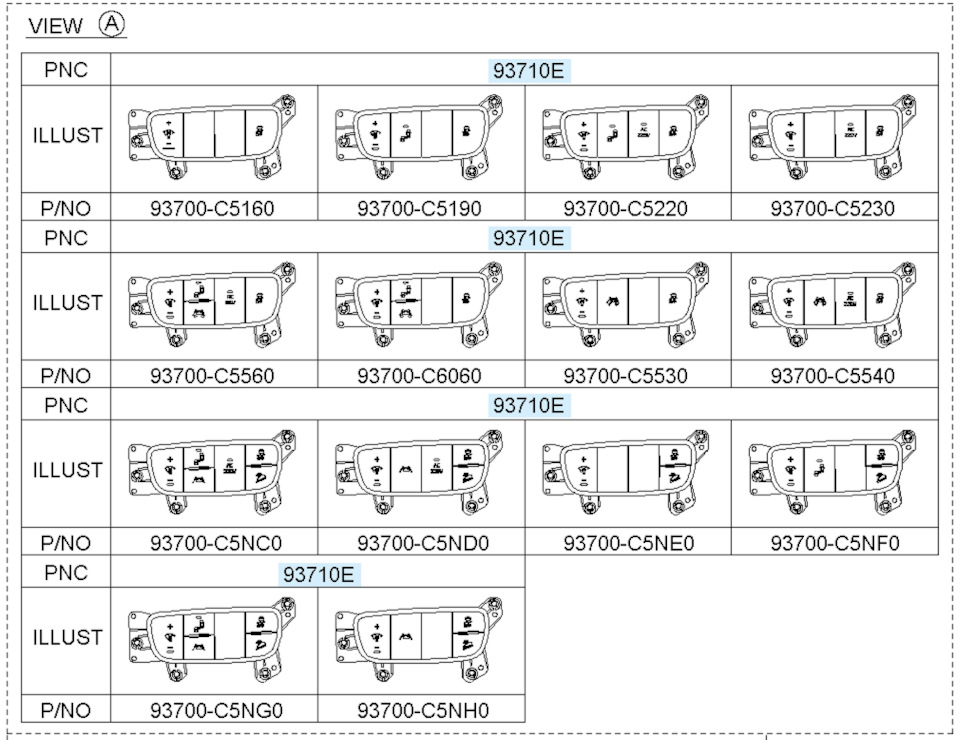

Самым топовым по опциям является блок 93700C5NC0 (93700-C5NC0), который вам также понадобится для установки системы LKA/LDW www.drive2.ru/l/563169032186888864/. Цена с Кореи, около 4000 руб.
93700C5NC0WK, 93700-C5NC0 WK (17.11.2017 — 28.02.2020) — максимальная комплектация Для опций: 0101B9: MODEL YEAR PACKAGE — 20MY 5894A1: ESC (ELECTRONIC STABILITY CONTROL) 589AA1: DBC (DOWNHILL BRAKE CONTROL) 9431A2: INVERTER — 220V INVERTER 9491A1: RHEOSTAT 9579A2: LKAS(LANE KEEP’G ASSIST SYSTEM) 957AA2: BLIND SPOT DETECTION SYSTEM — RADAR TYPE
Разъемы: — E03 расположен на блоке ESP (блок ABS под капотом с правой стороны); — M11 расположен на блоке кнопок слева от руля.
Маркировка разъема E03 Vender P/No. 13598002 Vender P/Name DEL_ABS_38F Нужно вытащить контакт, и подобрать нужный 1.5мм. Подходят AMP 1241380-1. AMP 1418884. КОНТАКТ ГНЕЗДОВОЙ AMP MCP 1.5K CONTACT SYSTEM (HDSCS).
Маркировка разъема M11 Vender P/No. CL6424-0052-7 Vender P/Name HRS_025_16F Контакты под них подобраны, скрин прилагаю.
Подключение: 6 pin разъем M11 к 12 pin разъема E03.
Материалы: — провод ПВАМ (провод автомобильный с медной жилой повышенной гибкости, с тонкостенной ПВХ изоляцией, одножильный, теплостойкий) сечением 0,35-0,5 (вообще идет 0,22, но пусть будет запас) — 2.5м; — гофро-труба с внутренним размером 4,6мм (меньше не встречал) — 2.5м; — изолента Coroplast Y839 (гладкая, подкапотная); — пины для разъемов M11 и E03.
Update 09.2020: Активация в приборной панели: требуется подправить дамп дашборда по адресу 0393, где методом подбора, получилось следующее: 393 Спуск с горы AB (1010 1011) — по-умолчанию 6F (0110 1111), EF (1110 1111) — Спуск с горы включает опцию на панели FA, FB, FC, FD, FE, FF, 7F, 8F — Спуск с горы включает опцию на панели и ручник горит постоянно 9F — Ручник горит постоянно AF (1010 1111), EB (1110 1011), 2B (0010 1011), 2F (0010 1111), 8B (1000 1011) — без реакции, по-умолчанию После активации нужно перезапустить панель приборов, и данная функция будет включаться и выключаться с кнопки.
Калибровка датчика: производится с помощью диагностического оборудования. Для калибровки использовал прибор Launch X431 iDiag, сама функция находится в меню: Тормозная система > ABS/ESC > Калибровка датчика продольного ускорения (только HAC/DBC).
AAR — Автоматическая рециркуляция воздуха. ADB — автоматически блокируемый дифферинциал AGS — Самонастраивающаяся система управления АКП (AGS) в режиме самообучения выбирает, исходя из целого ряда факторов, наиболее приемлемую передачу. Для распознавания стиля вождения оценивается работа педалью акселератора и ее положение. Производится сравнение пробуксовки и момента привода, на основе чего переключения приводятся в соответствие с программами «нормальная», «зимняя» и «горная/трогание с места». Кроме того, система AGS учитывает конкретную дорожную ситуацию и предотвращает излишние переключения, например, в дорожных «пробках», на поворотах или на спусках в горах.
ASC+T — Система автоматического контроля устойчивости с регулятором тяги (ASC+T) предотвращает пробуксовку задних ведущих колес и обеспечивает прекрасное сцепление шин с дорогой и великолепную траекторную устойчивости. Если колесу грозит пробуксовка, например, при трогании с места или ускорении на выходе из поворота, то система управления двигателем снижает момент привода. Если этого оказывается недостаточно, то буксующее колесо или колеса автоматически подтормаживаются до тех пор, пока не восстановится нормальное сцепление шин с дорогой. О срабатывании ASC+T водителя информирую лампочка на приборном щитке. Систему можно выключить, если, например, при выезде «враскачку» из глубокого снега необходима пробуксовка.
AUC — система контроля загрязнения наружнего воздуха позаботится о чистоте воздуха в салоне. Система распознаёт в наружном воздухе, например, оксида углерода, оксидов азота, этанолы и рпекращает при их повышенной концентрации поступление воздуха в салон, переключая на некоторое время автоматический кондиционер на рециркуляционный режим.
CBC — система контроля за торможением на поворотах
DBC — Система динамического контроля за торможением (DBC) представляет собой систему с электронным управлением, предназначенную для сокращения тормозного пуги Вашего BMW. Компьютер сразу же распознает, когда ско рость нажатия педали тормоза превышает обычную, делает на основе этого вывод о возникновении опасной ситуации и немедленно устанавливает максимальное давление в тормозной системе. Тем самым, система DBC заботится о том. чтобы нерешительность водителя при нажатии педали тормоза не привела бы к ненужному увеличению тормозного пути. Управляющий блок дополнительно учитывает ско рость Вашего автомобиля и уровень износа тормозов. Кроме того. компьютер DBC связан с другими регулировочными системами (АБС. ASC+T и DSC). Если в критической ситуации Вы нажимаете педаль быстро, но не с полной силой, система DBC за лили секунды устанавливает максимальное давление в приводе тормозов и тем самым значшельно сокращает тормозной путь Вашего BMW 5-й серии.
DDE — Цифровая электронная система управления дизельным двигателем (DDE) регулирует момент начала впрыска, количество подаваемого топлива, а также давление наддува, обеспечивая недостижимое ранее точное соответствие параметров в любых режимах работы. Повышается также экономичность, улучшается плавность работы и снижается токсичность отработавших газов.
DМЕ — Цифровая электронная система управления работой двигателя (DМЕ) осуществляет контроль и управление всеми основными функциями, как например зажигание и впрыск топлива, а также многими дополнительными функциями, среди которых, например, регулировка коэффициента избытка воздуха. Система DМЕ обеспечивает оптимальную мощность при минимальной токсичности и расходе топлива.
DSC — Система динамического контроля устойчивости (DSC) обеспечивает высочайший уровень устойчивости движения. Она объединяет в себе преимущества всех прежних систем, как например АБС и ASC+T. и позволяет распознать склонность автомобиля к заносу уже в самой ранней стадии. За несколько миллисекунд производится стабилизация положения автомобиля в результате вмешательства в работу системы управления двигателем, а при необходимости — путем автоматического подтормаживания отдельных колес. Система, правда, не может отменить действие законов физики. Поэтому выбор стиля вождения по-прежнему остается на совести водителя.
EBV — Электронная система распределения тормозного усилия. регулирует давление в рабочих тормозных цилиндрах каждого колеса и обеспечивает тем самым отличную траекторную устойчивость и оптимальное сцепление колёс с дорогой в любой ситуации.
EDC — Система электронной регулировки жесткости амортизаторов (EDC) моментально подстраивает жесткость амортизаторов в зависимости от состояний дорожного полотна, загрузки автомобиля и условии движения. Электронный управляющий блок определяет, исходя из колебаний автомобиля, оптимальный уровень амортизации. При трогании с места, торможении и изменении направления движения он выше. а при спокойной поездке ниже. Наряду с автоматической подстройкой Вы можете нажатием клавиши установить более жесткий. спортивный вариант настройки.
EML — Электронная система регулировки мощности двигателя заменяет механическую связьмежду педалью акселератора и дроссельной заслонкой. Система ЕМL может также выполнять функции автоматики поддержания заданной скорости.
EWS — центральный замок с охранной сигнализацией, электронной противоугонной системой, аварийный датчик. EWS защищает Ваш автомобиль совершенно оригинальным способом. В ключ встроена микросхема с электронной кодировкой. В качестве кодов используется фиксированный персональный код или второй код, который система EWS меняет после каждого запуска двигателя. При включении зажигания система сначала считывает персональный код затем запрашивает переменный код. Если оба ответа приняты, EWS даёт так же координированный сигнал, разблокирующий систему DME или DDE. Без этого сигнала двигатель невозможно запустить, даже накоротко замкнув провода зажигания. Если батарейка дистанционного управления однажды «сядет», то BMW всё равно можно будет открыть вручную и завести.
Innovation — Комплектация машины, которая включает в себя: сиденье активного типа, автоматический привод крышки багажника, салонное и наружние жеркала с автоматическим затемнением, комфортное сиденье, навигационную систему, сигнализацию аварийного сближения при парковке (PDC), систему контроля за давлением воздуха в шинах (RDC), ксеноновые фары с омывателями.
Interlock — Система Interlock, также устанавливаемая на BMW с АКП, не позволит вынуть ключ из замка зажигания, если рыча( селектора АКП не переведен в положение стоянки «Р», Это также одно из средств обеспечения безопасности.
ITS — Сочетание трубчатых НПБ типа ITS (Inflatable Tubular Structure) для защиты головы и боковых НПБ позволило BMW обеспечить водителю и переднему пассажиру до сих пор уникальный уровень безопасности при боковых столкновениях- При этом виде аварии трубчатая НПБ предотвращает опасный резкий на клон головы в сторону и одновременно защищает от проникающих в салон предметов. Боковые НПБ на передних местах и устанавливаемые по желанию боковые НПБ в задней части салона позволяют значительно снизить риск получения травм тазобедренной и грудной областей.
F.I.R.S.T. — В концепции BMW по обеспечению безопасности под названием F.I.R.S.T. идеально согласованы друг с другом все алименты, необходимые для всеобъемлющей безопасности движения: активная и пассивная безопасность, защита самого автомобиля, а также защита других участников дорожного движения.0
MID — Информационная система с мультиинформационным дисплее
PDC — Сигнализация аварийного сближения при парковке.
RDC — Система контроля за давлением воздуха в шинах при любой скорости движения следит за давлением с помощью датчиков. Уже при незначительном падении давления на приборном щитке загорается сигнальная лампа. При сильном падении давления дополнительно прозвучит предупредительный сигнал.
Shadow-Line — комплект деталей с тёмным хромированием.
Shiftlock — В целях обеспечения безопасности система Shiftlock, которой оснащены модели BMW с АКП, позаботится о том, чтобы рычаг селектора АКП нельзя было вывести из положений «N» или «Р’ в одно из «ходовых» положений, не нажав предварительно педаль тормоза.
SMG — Секвентальная КПП «М»
Steptronic Система предлагается для всех бензиновых BMW 5-й серии и нового BMW 530d. Она позволяет при необходимости превратить 5-ступенчатую АКП в механическую КПП. Для этого следует перевести рычаг из положения «D» (автоматический режим) в положение «S» (спортивный режим), то есть в левую кулису- Для ручного переключения в положении «S» на повышенные передачи следует слегка сдвинуть рычаг вперед, на пониженные — назад. Выбранная передача высвечиваются на дисплее приборного щитка. Так Вы можете переключать передачи, не пользуясь при этом педалью сцепления. Если Вы снова хотите, чтобы передачи переключались полностью автоматически, переведите рычаг из положения»S»обратно в положение «D».
VANOS — Двойная система газораспределения позволила значительно улучшить характеристику крутящего момента 6-цилиндровых бензиновых двигателей- Эта система, получая данные о положении педали акселератора и оборотах двигателя, оптимизирует фазы открывания и закрывания впускных и выпускных клапанов. В результате на низких оборотах обеспечивается высокий крутящий момент, а на высоких оборотах — повышенная мощность. Снижение объема несгоревших газов улучшает работу на холостом ходу. Специальные алгоритмы управления двигателем в момент прогрева повышают эффективность катализатора. Отличная характеристика крутящего момента дополнительно улучшается благодаря наличию электромеханического управления дроссельной заслонкой, способствующею более равномерной работе двигателя на холостых оборотах, его более мягкой реакции при движении в «пробках» и снижению расхода топлива.
Наличие 4 клапанов на каждый цилиндр и центральное расположение свечей зажигания обеспечивает лучшую наполняемость цилиндров, увеличивая мощность и крутящий момент. По два впускных и выпускных клапана каждого цилиндра позволяют за короткое время забрать больше воздуха и. соответственно, выпустить больше отработавших газов. Кроме того, расположение клапанов позволяет оптимизировать форму камеры сгорания, что способствует сокращению расхода топлива.
Раздельное поцилиндровое антидетонационное регулирование, используемое в бензиновых двигателях BMW, позволяет оптимизировать использование топлива и щадящее сказывается на двигателе. Как только в двигателе появляется детонационный стук, соответствующие датчики направляют сигнал об этом системе DME. Она моментально изменяет угол опережения зажигания для каждого цилиндра.
Бесконтактное распределение зажигания у бензиновых двигателей BMW предполагает установку катушек зажигания по числу цилиндров, то есть на каждую свечу. Сильная искра позволяет оптимизировать процесс сгорания и способствует более эффективному расходу топлива.
Двухмассовый маховик улучшает акустику в салоне. Он предотвращает передачу от двигателя через сцепление на КПП неизбежных неравномерностей крутящего момента, вызванных управляющими импульсами бесконтактной системы зажигания Это означает, что даже на самых низких оборотах холостого хода раздражающие шумы не проникнут в салон.
Шестицилиндровый дизельный двигатель с системой впрыска Common Rail установленный на BMW 530d, представляет собой совершенно новую разработку. Особенностью системы Common Rail является общая магистраль, по которой топливо под высоким давлением поступает в форсунки. Высокое давление впрыска 1350 бар обеспечивается топливным насосом высокого давления, работающим независимо от рабочих ходов и моментов впрыска. Благодаря своим характеристикам 3-литровый дизельный двигатель занимает ведущее положение в своем сегменте рынка и удовлетворяет требованиям действующего в настоящее время стандарт по токсичности EU-II. Поэтапный (пилотный) впрыск, при котором в целях достижения большей плавности процесса сгорания в камеру сначала впрыскивается лишь небольшое количество топлива, обеспечивает дизельному двигателю невиданно малый до сих пор уровень шума. Система Common Rail гарантирует прекрасное смесеобразование и, тем самым, малую токсичность ОГ.
Расход топлива у нового дизельного двигателя существенно снижен благодаря применению турбонагнетателя с изменяемой геометрией входа. Система DDE управляет турбонагнетателем. работающим на отработавших газах, и позволяет эффективно использовать их энергию. Кроме того, его преимущество состоит в том, что высокий крутящий момент развивается уже на низких оборотах и поддерживается практически постоянным в широком диапазоне частоты вращения. Эта особенность обсспечивает возможность крайне экономичного режима движения.
Модифицированное вихрекамерное смесеобразование. используемое в дизельном двигателе модели BMW 525tds, предполагает, что во время хода сжатия воздух из основной камеры сгорания по специальному каналу нагнетается в сферическую вихревую камеру. Там возникает сильное завихрение, в которое впрыскивается дизельное топливо Эта топливно-воздушная смесь воспламеняется и в виде фронта пламени покупает обратно по каналу в основную камеру, где и сгорает вместе с остальным воздухом. Равномерное нарастание давлений в цилиндрах и увеличивающаяся при повышении оборотов турбулизация в вихревой камере обеспечивают вместе с запатентованными BMW V-образными выемками в днищах поршней постоянно контролируемое и практически полное сгорание. При любых оборотах двигатель работает плавно и мягко. Кроме того. великолепное использование воздуха позволяет снизить дымность отработавших газов.
Турбонагнетатель повышает мощность двигателей BMW 525tds и BMW 530d. Энергия отработавших газов, которая обычно бесполезно рассеивается в окружающей среде, приводит в действие маленькую турбину, подающую в двигатель свежий воздух- Тем самым, обеспечивается оптимальное наполнение камер сгорания.
Регулируемые гидравлические опоры обеспечивают двигателям BMW 525tds и BMW 530d оптимальную поддержку. Если опоры двигателя слишком мягкие, то при ускорении может возникнуть нежелательное раскачивание. Если же дизель установлен слишком жестко, то на холостом ходу будет ощущаться вибрация. Поэтому система DDE на холостом ходу или при скорости до 80 км/ч открывает вакуумный клапан, подключая дополнительный гидравлический канал с большим сечением. Опоры становятся мягче. При ускорении или при скорости более 80 км/ч дополнительный канал закрывается, а опоры автоматически становятся жестче.
Закрытое исполнение двигателя в существенной мере снижает шумность дизелей BMW при работе. Сверху и с боков двигатель закрыт особо структурированным нетканым материалом, а снизу — ваннообразным кожухом, проходящим от переднего фартука до задней части коробки передач.
Тормозные суппорты BMW 5-й серии (E39) изготовлены из нового легкого сплава (на моделях 5351 и 540i спереди стоят суппорты из серого чугуна с шаровидным графитом). Они обеспечивают идеальный отвод тепла при значительном снижении массы. Тормоза «пятерки» не боятся перегрева, а это значит, что даже при самой сильной нагрузке, например при спуске по горной дороге, их эффективность не падает. Спереди слева и сзади справа стоит датчик, измеряющий толщину колодок. Контрольная лампа на приборном щитке проинформирует Вас о том, что колодки изношены и их требуется заменить.
Облегченный многорычажный алюминиевый задний мост, собранный на подрамнике, с эластичной двойной подвеской редуктора значительно улучшает динамику и комфортабельность движения. Колеса направляются четырьмя рычагами, которые эластично связаны с подрамником. Последний, в свою очередь. также имеет эластичное крепление к кузову. Кроме тог о, рычаги- направляющие колеса. имеют такое геометрическое расположение, что они вместе с резиновыми опорами обеспечивают точно рассчитанное небольшое подруливание задних колес. Независимо от скорости и загрузки автомобиля этот эластокинематический принцип обеспечивает высокую точность прямолинейного движения и отличную траекторную устойчивость. При быстром прохождении поворотов, например, направление ведущих колес слегка корректируется, что означает дополнительный выигрыш в безопасности движения, Впечатляющее улучшение комфорта-бельности движения обусловлено специальной подвеской. При проезде мелких неровностей сначала производится очень мягкая продольная амортизация, соответствующая направлению движения, и только затем срабатывает вертикальная амортизация. Тем самым. Вам обеспечен высокий уровень плавности движения и тишины в салоне. Вследствие конструктивно обусловленного высокого комфортного потенциала заднего моста и значительно повышенной жесткости кузова подвеску удалось сделать более жесткой. В результате контакт колес с дорогой и управляемость автомобиля ощутимо улучшились.
