Сорвал резьбу на суппорте тормозном что делать
Восстановление резьбы штуцера прокачки суппорта
ВНИМАНИЕ. Данный метод не гарантирует безопасность работы ваших тормозов. Все что Вы делаете, Вы делаете на свой страх и риск!
Привет всем.
Перед установкой задних вентилируемых тормозов столкнулся с окислением резьбы одного штуцера прокачки. Резьбы в алюминиевом суппорте почти не осталось и было решено установить переходную футорку. Данную футорку можно изготовить своими силами при наличии такой возможности, но у меня ее не было. Долгие поиски возможных вариантов привели меня к данному решению, для которого мне понадобились:
Ввертыш КАМАЗ головки блока М14х1.5 — 740.1003348-01
Метчик М14х1.5
Метчик М10х1.0
Сверла 3 мм, 9 мм, 12.5 мм
ATE — 03.3518-1900.2– штуцер прокачки
Фиксатор резьбы сильной фиксации высокотемпературный красный Permatex 24026

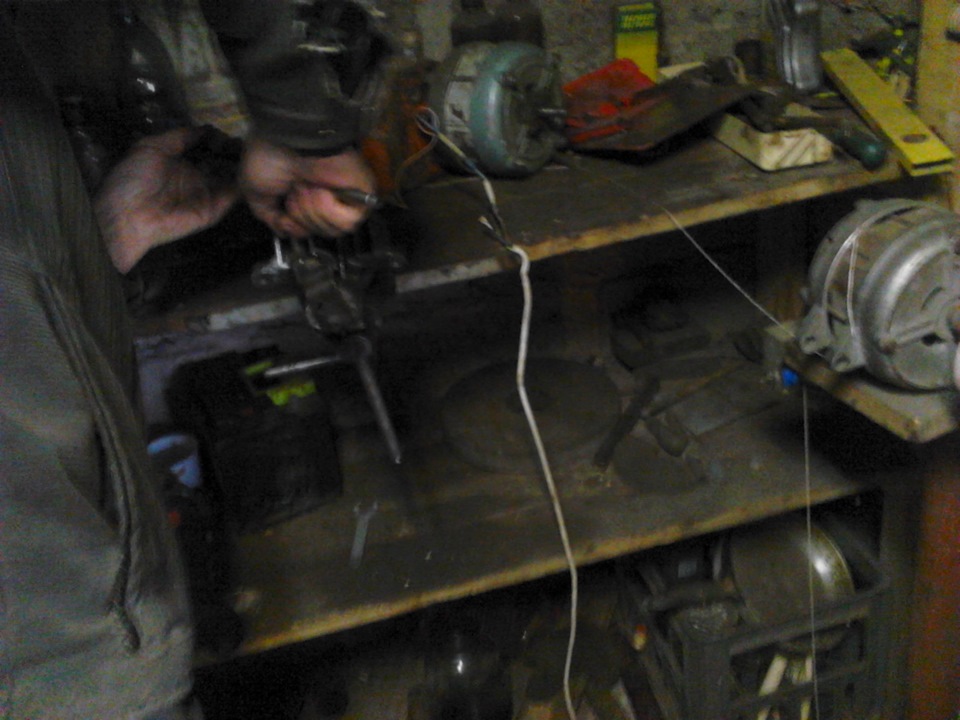

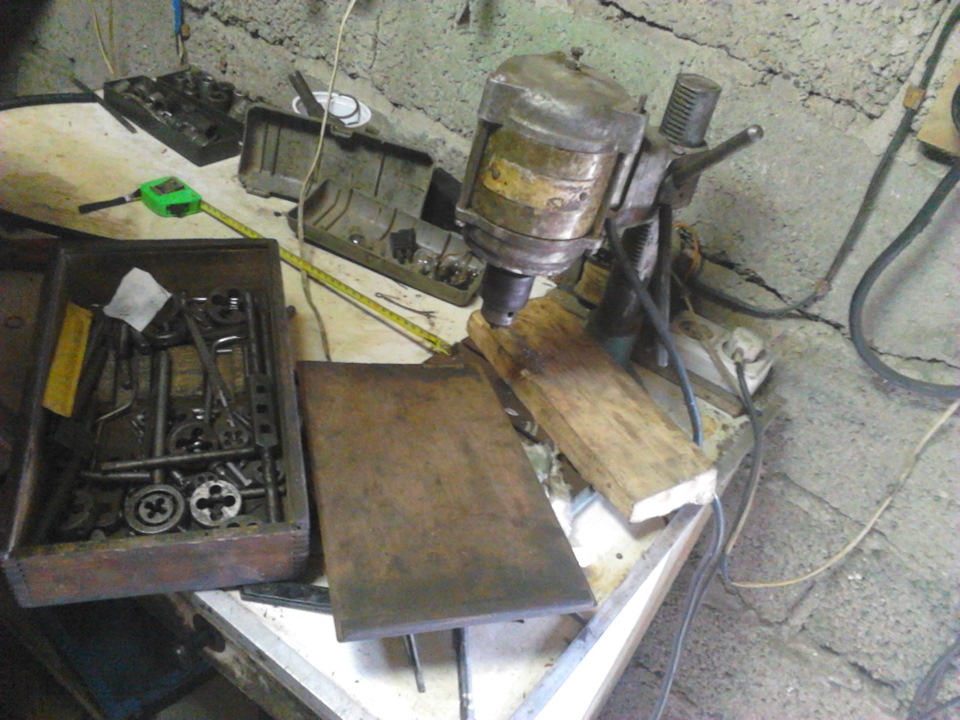

Все делается достаточно просто, но из-за отсутствия в гараже тисков приходилось сильно стараться. Ввертыш имеет очень удобные нам размеры и параметры, внешняя резьба М14х1.5, внутренняя М8 без сквозного отверстия.
Берем ввертыш, рассверливаем внутреннее отверстие сверлом 9 мм и нарезаем метчиком М10х1.0 новую резьбу для штуцера прокачки.

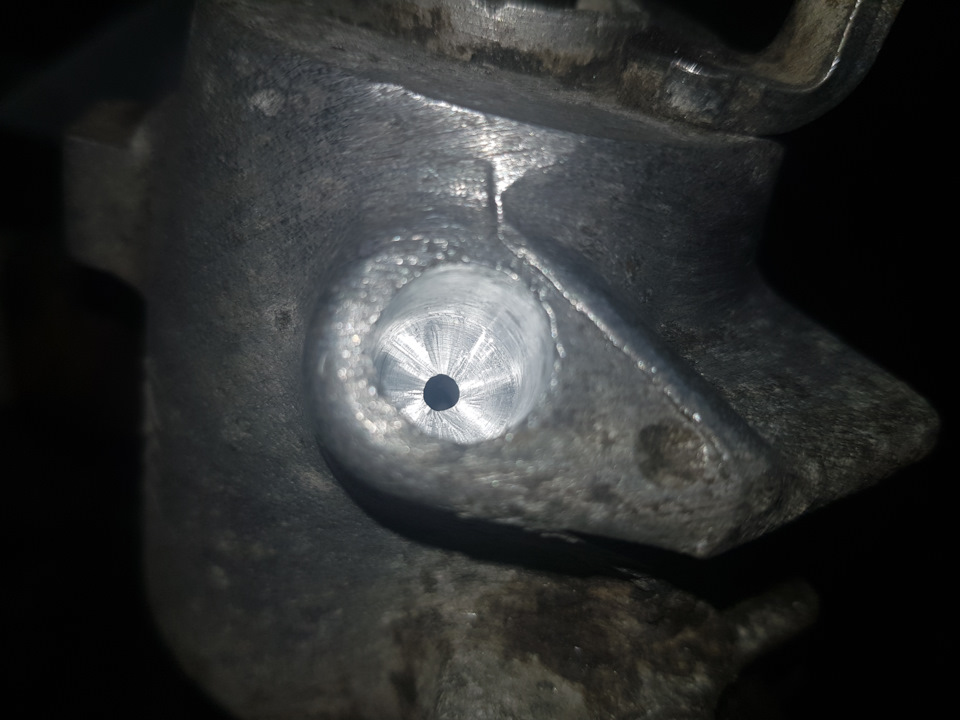

Сверлом 3 мм сверлим сквозное отверстие в центре ввертыша.

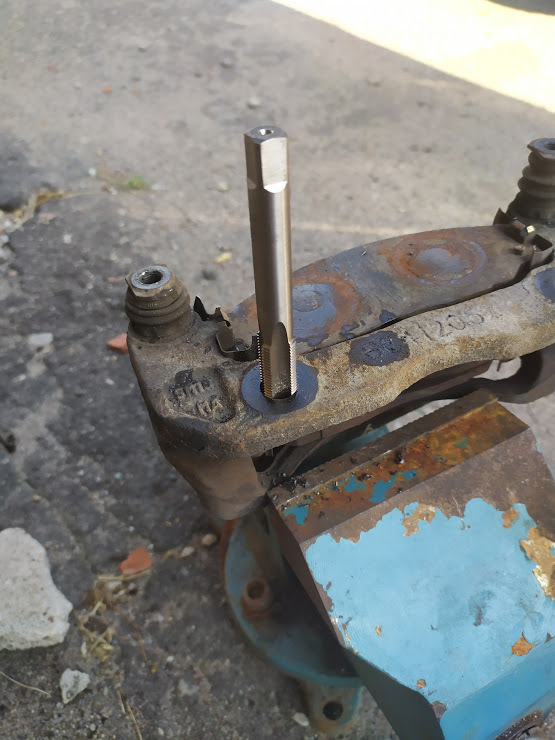

Для удобства вкручивания ввертыша проточил две грани под рожковый ключ. Теперь в данный ввертыш можно закрутить штуцер прокачки ATE 03.3518-1900.2, который на 5 мм длиннее, чем штуцер ATE 03.3518-5200.2 который я уже купил ранее.
Сверлом 12.5 мм рассверливаем отверстие для штуцера прокачки в суппорте и используя метчик М14х1.5 нарезаем новую резьбу.

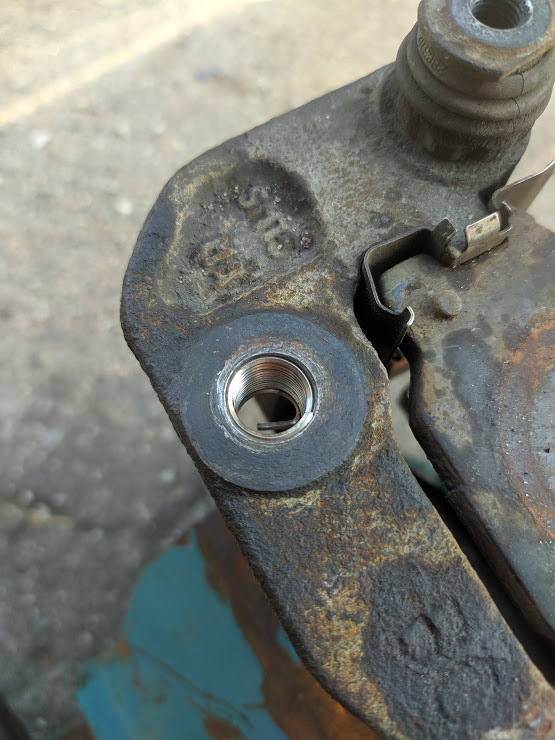

Используя фиксатор резьбы, закручиваем ввертыш в суппорт и вкручиваем штуцер прокачки.
Для проведения данной операции желательно чтобы суппорт был разобран или необходимо заткнуть отверстие для слива тормозной жидкости, чтобы стружка и прочая грязь не попали внутрь суппорта. После такого ремонта было пройдено более 600 км и проблем не замечено. Надеюсь данный способ ремонта будет кому-то полезен.
Дополнение от 27.04.2019
Решил я поменять тормозную трубку к этому суппорту т.к. старая превратилась в труху. После прокачивания начал затягивать штуцер и получил вот такую картину
После нарезания в ней резьбы М10х1.0 толщина стенки получилась примерно 1 мм. И т.к. футорка была вкручена не глубоко в суппорт, штуцер вкручивался по резьбе, которая вся выступала из корпуса суппорта, а та часть футорки, что была вкручена в суппорт, резьбы для штуцера не имела. Штуцер давил на отверстие в футорке и просто разорвал ее на две части.
Начал все разбирать, пожалел что вкрутил футорку на красный фиксатор резьбы, никак остатки я выкрутить не смог и пришлось все высверливать. Просверлил отверстие немного поглубже и снова нарезал резьбу М14х1.5.
В комментариях мне писали, что внутренняя резьба в ввертыше М8х1.25. Купил штуцер ВАЗ-2101-09 прокачной М8 штатный 21011602591. Взял такую же футорку и укоротил ее сверху т.к. штуцер от ВАЗ короткий.
Просверлил в футорке отверстие 3 мм.
Футорку вкрутил на синий фиксатор резьбы. При прокачивании тормозная жидкость начала течь по резьбе штуцера, пришлось намотать немного фум ленты.

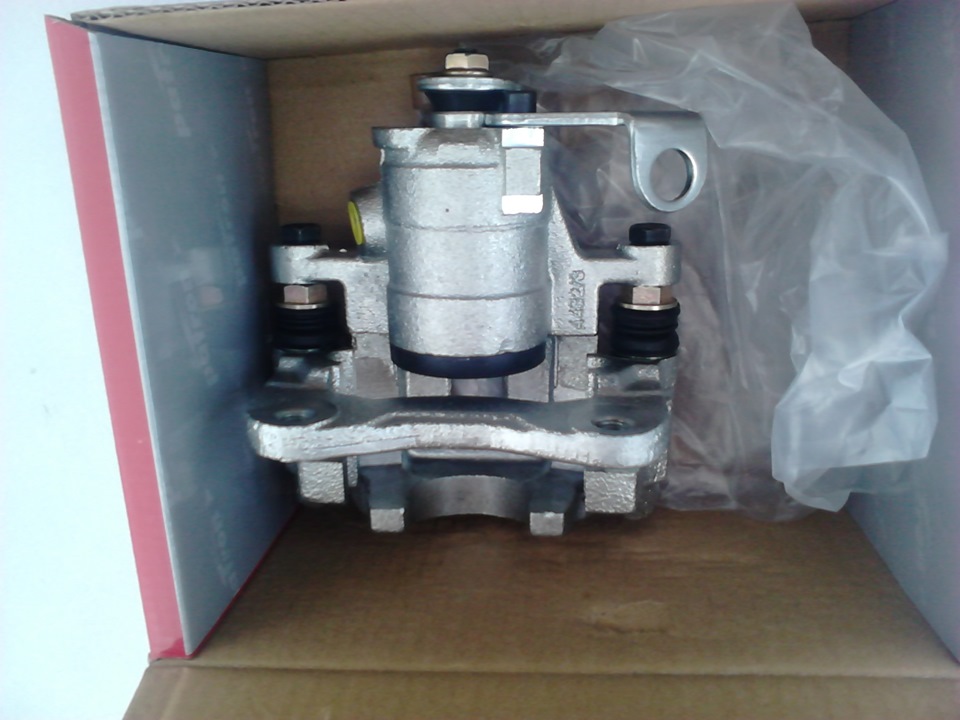

Пока все конечно держится, но думаю купить новый суппорт и больше не переживать, чего и вам советую.
Восстановление резьбы в суппорте
Всем доброго времени суток!
Сегодня я расскажу Вам как починить развоздушку, ну этот… спускник короче.
В 90% по телефону это называют именно так)
Из-за чего страдает резьба? Из-за того что многие считают штуцера вечными, забивают на их своевременную замену и смазку при установке.
Коррозия быстренько их прихватывает и потом открутить их становится крайне проблемно.
А если их ещё и зажали до одури…
Что делать если резьба закончилась?
Есть несколько вариантов:
1) Сделать ввёртыш футорку
Но для неё надо место, это не всегда получится.
Тут родной штуцер был с резьбой 8*1,25, просверлено отверстие большего диаметра, в нём нарезана резьба под ввёртыш. внутренняя резьба под родной штуцер. Ввёртыш делается так чтобы резьба была герметичной, но для надёжности стоит посадить на красный герметик)
Этот вариант помогает когда с суппортом поработали очень рукастые мастера))
2) Если позволяет тело суппорта нарезать то нарезать резьбу под больший диаметр.
Но в большинстве случаев это сделать проблемно, особенно в легкосплавных суппортах.

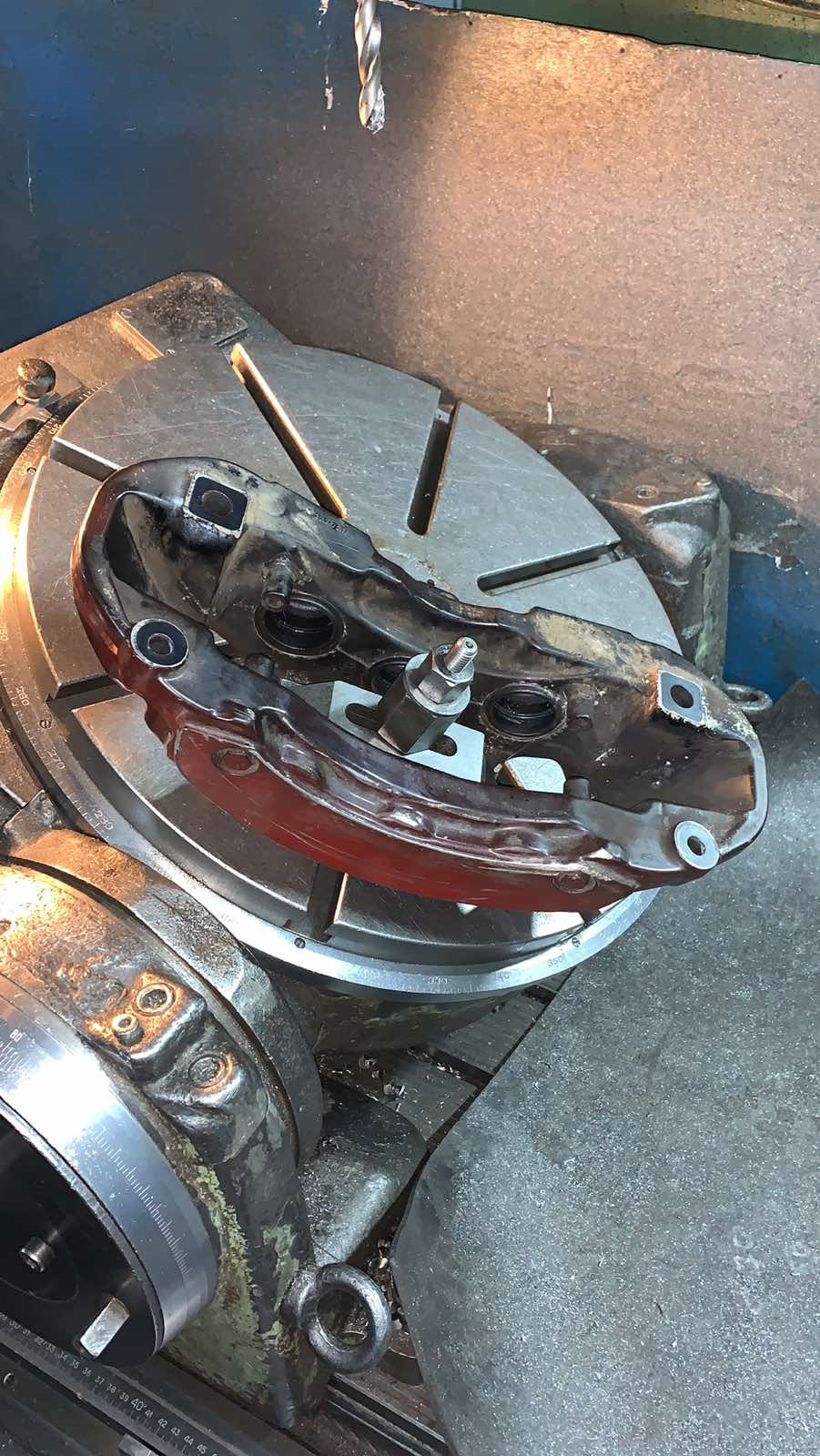

Для нормального выполнения этой операции тисков и дрели будет маловато.
В большинстве случаев сверлить надо со смещение от первоначальной оси
Более чем уверен что сейчас с другой стороны монитора найдётся пару-тройку десятоков парней которые в тисках дрелькой это всё дело сделали бы без проблем. Правда пыл большинства подостынет когда они узнают цену суппорта)
Да и не забываем что это тормоза, ошибки тут недопустимы
3) Сымый быстрый и самый простой вариант

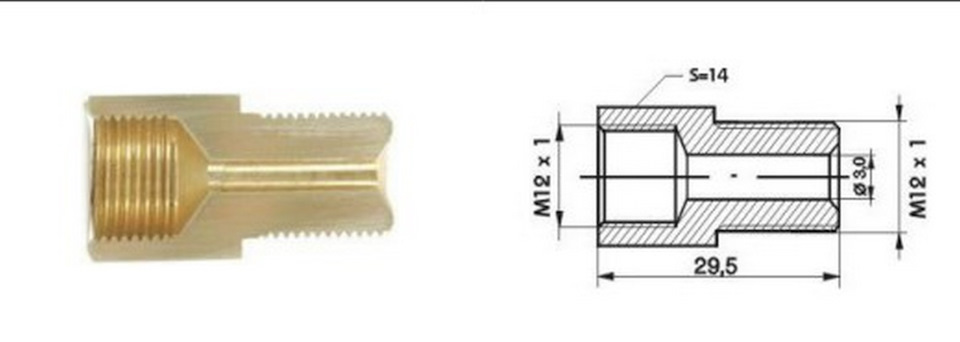

В каталоге WP есть такая классная штука как редуктор — переходник
Вот тут можно без проблем обойтись дрелью и тисками
И на фото как раз пример когда по-другому никак.
Отверстие желательно углубить побольше, чем больше резьбы будет задействовано тем лучше!
Конкретно в этом случае родная резьба была 10*1 и её уже пытались поправить…
Поэтому был использован редуктор под резьбу 10*1,25, она захватыет немного больше по диаметру.
Так даже верхние 4-5мм на которых резьба была начисто слизана будут задействованы.
И на красном герметике вкручиватеся редуктор
Опорный конус под штуцер намного красивее чем от сверла)
Штуцер остаётся в родном размере.
Из минусов — торчит(
Зато не надо никого искать, просить и тратить кучу времени.

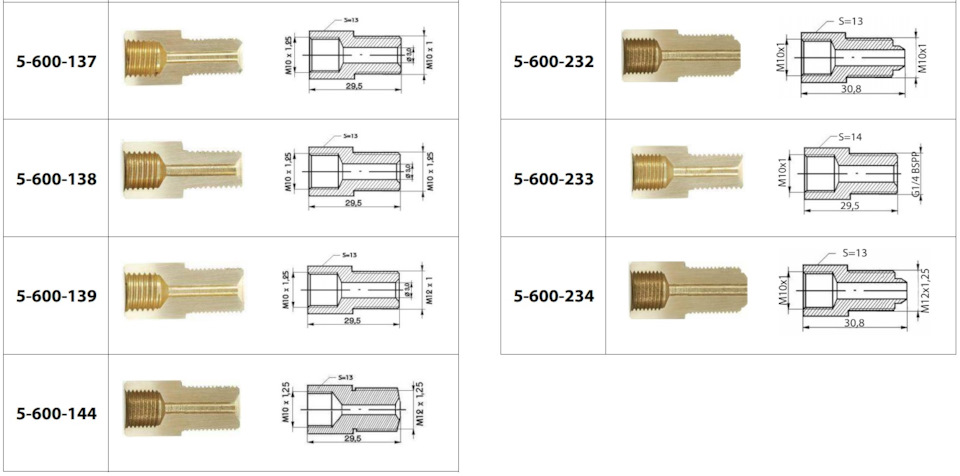

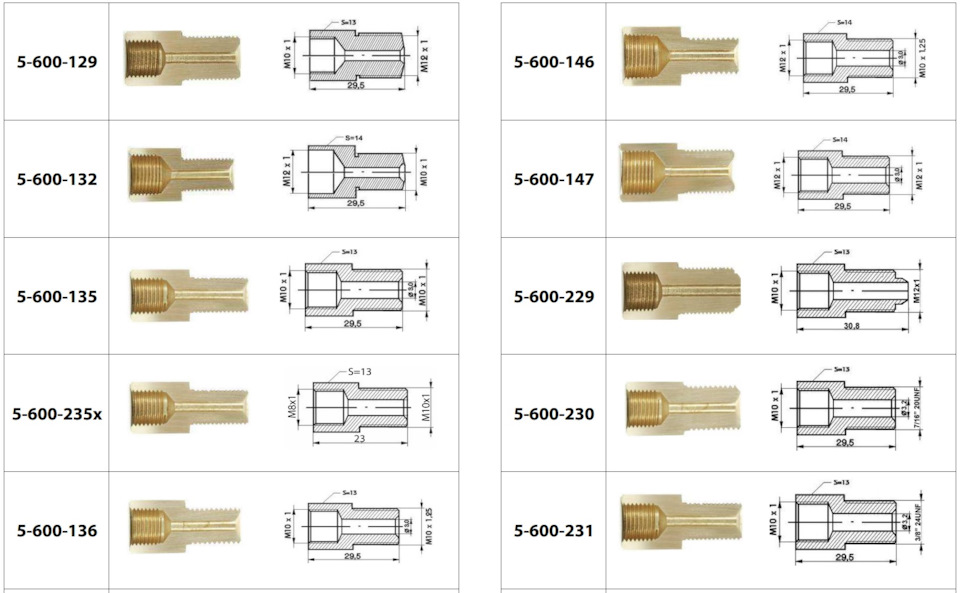

Вариаций размеров этих редукторов немало:
Код длина резьба мама резьба папа ключ
5-600-129 29,5 мм M10 x 1 M12 x 1 13 мм
5-600-132 29,5 мм M12 x 1 M10 x 1 14 мм
5-600-135 29,5 мм M10 x 1 M10 x 1 13 мм
5-600-136 29,5 мм M10 x 1 M10 x 1,25 13 мм
5-600-137 29,5 мм M10 x 1,25 M10 x 1 13 мм
5-600-138 29,5 мм M10 x 1,25 M10 x 1,25 13 мм
5-600-139 29,5 мм M10 x 1,25 M12 x 1 13 мм
5-600-144 29,5 мм M10 x 1,25 M12 x 1,25 13 мм
5-600-146 29,5 мм M12 x 1 M10 x 1,25 14 мм
5-600-147 29,5 мм M12 x 1 M12 x 1 14 мм
5-600-229 30,8 мм M10 x 1 M12 x 1 13 мм
5-600-230 29,5 мм M10 x 1 7/16″ x 20UNF 13 мм
5-600-231 29,5 мм M10 x 1 3/8″ x 24UNF 13 мм
Заниматься этим или заменить суппорт каждый решит сам
При должном подходе все варианты рабочие, проблем не вызывают!
Сорвал резьбу на входе суппорта Е38.
Метки: сорвал резьбу на суппорте e38
Комментарии 113
Просто токарь олень
Я все не читал, но проще напиши Эклипсу, он такие вопросы решал много раз.
Какая сторона? левый правый суппорт?
У меня он стоит справо, но по БМВшным меркам это левый суппорт.
Есть один суппорт, сторону не помню
Пока посмотрю какая сторона
У меня он стоит справо, но по БМВшным меркам это левый суппорт.
Всё понятно, на БМВ он тоже правый, просто на БМВ за ступицей стоит у тебя перед ступицей
Пробуй нарезать следующую резьбу, и точи штуцер, пример штуцера можешь посмотреть у меня в бортовике. Если не получается тогда бери алюминиевый пяточек реж в нем резьбу и приваривай аргоном к суппорту.
Зчем эпоксид, зачем поксипол! Достаточно пластилина, Это же всего лишь тормоза)))
Ты знаешь, я не в первый раз наблюдаю эту твою неприятную манеру общения свысока, причём люди более умелые чем ты пишут что то, советуют, взять хотя бы м-сье Эклипса-написал в личку и дал весьма продуктивный совет по решению моей проблемы. Ты же опять появился и стал сеять свой этот излюбленный агрессивный маразм.
Я делаю тебе предупреждение- если я ещё раз замечу такое к себе отношение, то поставлю цель распять тебя прилюдно там, где обнаружу эти твои злобные потуги на самореализацию, путём оскорбления участников форума. Благо образование и словарный запас мне это позволит сделать легко и не принуждённо.
Говоря твоим родным индийским-поучи жену щи варить…а если по существу сказать нечего-я тебя больше не задерживаю.
Я всего лишь не люблю когда народ начинает заниматься кроиловом в тормозной системе.
То что вы называете агрессивным маразмом — опыт. Насмотрелся я уже на всякие ввертыши. Ошибка токаря может потом дорого обойтись. Сам суппорта с такими проблемами без зазрения совести отправляю в чермет.
И ладно бы у вас стояли суппорта которые стоят диких денег. А так суппорта более чем распространенные, купить такой за вменяемую сумму не составит труда. К чему тогда это кроилово?
Нормальные адаптеры я никогда не считал кроиловом, на большинстве авто с завода суппорт ставится через адаптер.
Кроилово обычно кроется в исполнении, ладно медные трубки поставили, но ставить на легкосплавный суппорт медные шайбы и пытаться добиться герметичности на той поверхности что на последнем фото путем поджимания банджо болта это жесть!
Я извиняюсь, а есть какие то рекламации на медные трубки?
В месте контакта немного соли и будет труха
Нормальные адаптеры я никогда не считал кроиловом, на большинстве авто с завода суппорт ставится через адаптер.
Кроилово обычно кроется в исполнении, ладно медные трубки поставили, но ставить на легкосплавный суппорт медные шайбы и пытаться добиться герметичности на той поверхности что на последнем фото путем поджимания банджо болта это жесть!
В общем я тебя понял.
За время твоего тут нахождения, ни одной здравой мысли я от тебя не увидел, кроме как упоминание про «кроилово», «попадалово» и «жестЬ».
Общаться в таком ключе мне с тобой охоты нет.
Пока.
поменял колодки и заодно скрутил резьбу суппорта
Здравствуй дорогой читатель.
Я снова ковыряю пассат. Переобувая резину, я заметил что справа сзади коллодки сильно сносились, а слева нормально. И дырочка маленькая на пыльнике циллиндра суппорта. И скрип при торможении.
Собрался с мыслями, деньгами, нашел время и решил сделать ремонт сам, а лучше бы дал денег людям, а не изучал на своей машине устройство суппорта и тонкости его разборки!

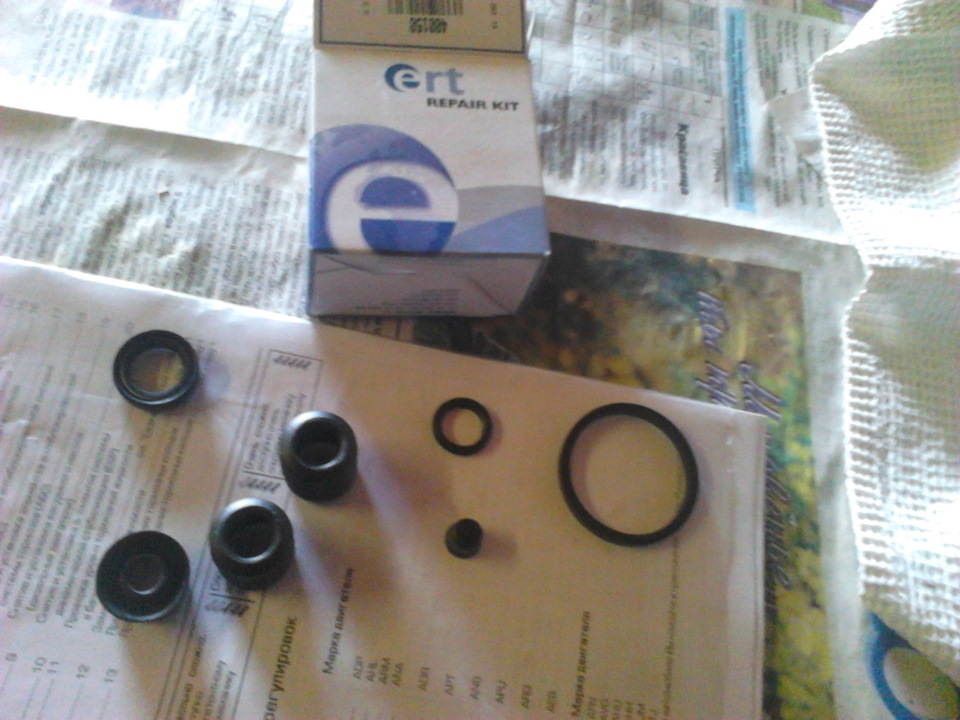

и так сначала покупаем рем комплект суппорта
приспособу чтоб закрутить цилиндры, я поня без нее никак (дело техники)
кстати, мне понравилась эта приспособа фирмы «Дело техники»

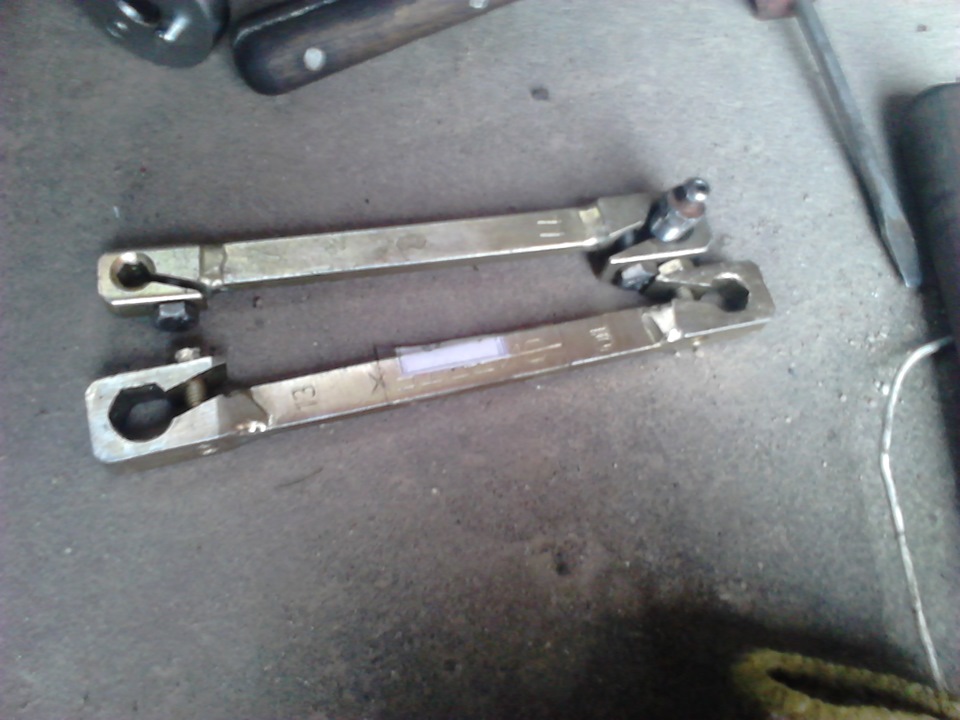

ну и еще покупал ключи 7*11, и 10*13. Шланг тормозной системы прикручивается к суппорту болтом на 13, прокачной штуцер на 11.
но они мне не пригодились. суппорт я открутил без хитрого ключа, а на штуцер ключ не становится, не становится, немного денег потрачено зря!
снимаем суппорт

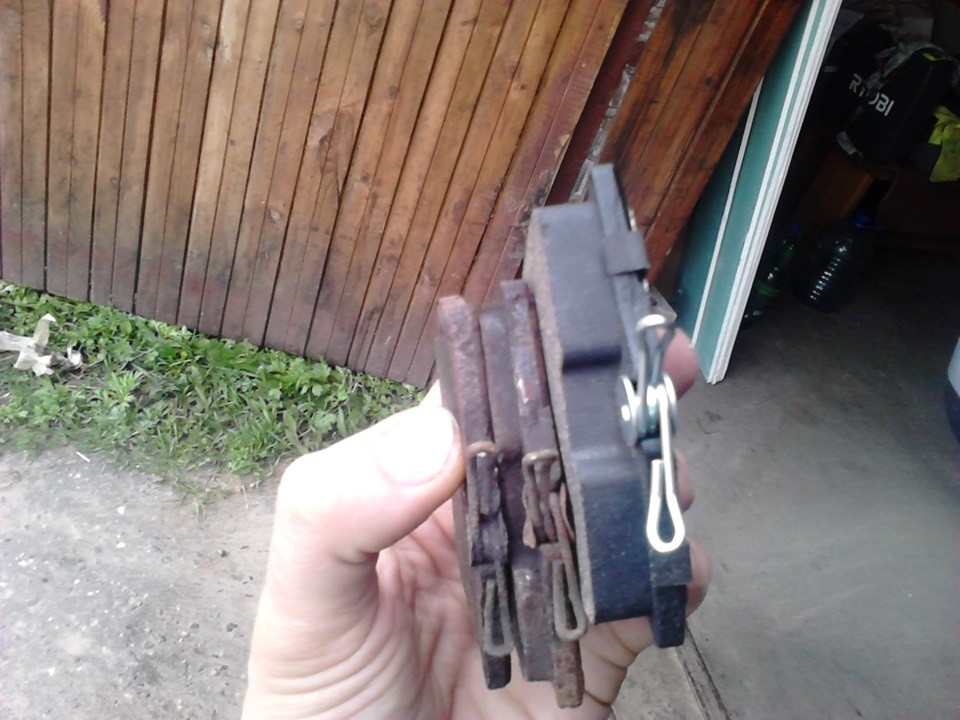

посмотрите на мои колодки
а вот с левой стороны они только на половину сносились

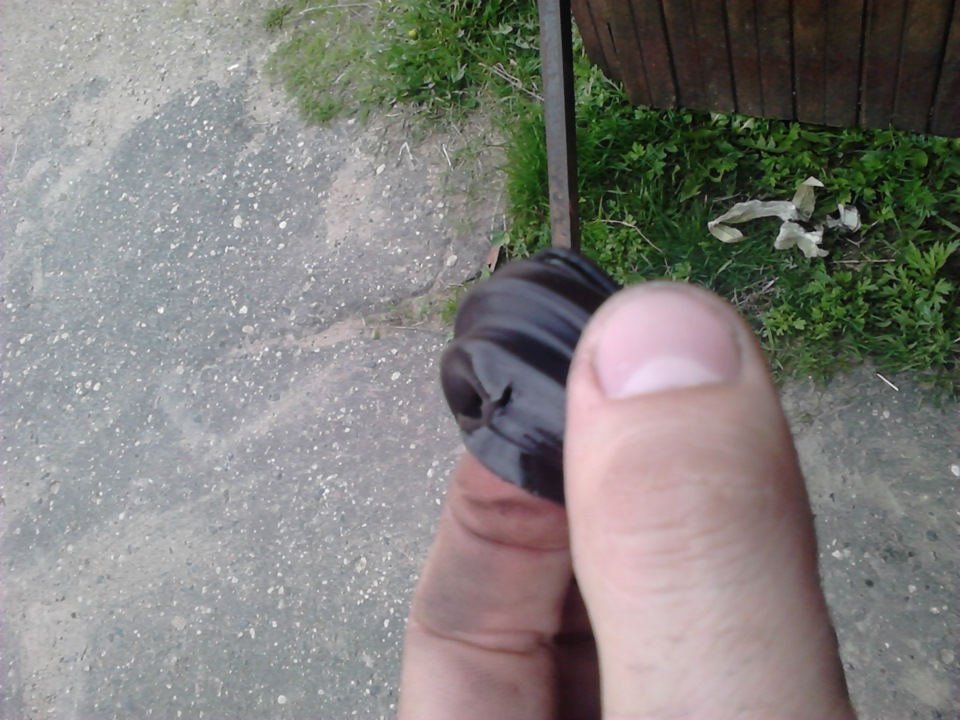

вот такая дырочка в пыльнике меня беспокоила
теперь думаем как открутить штуцер суппорта, потому что он закорел и не будет прокачиваться
выкрутил его головкой на 11, головку набил молотком, и крутил большим рычагом
кстати не берите штуцера, которые «типа пойдут» они только могут попортить и без того херовую резьбу
в отверстии штуцера обнаружился какой-то белый налет, коррозия алюминия наверное, резьба пострадала при откручивании и даже немного осталась на штуцере, но кажется что все будет нормально. АГА)))))
Я все таки нашел в работающих магазинах подходящий штуцер. а он не вкручивается до конца
пытался прокачивать суппорт
а штуцер не держит, я его пытаюсь вкрутить, и в один момент становится понятно что резьбе пршел конец!
а сегодня воскресенье, я в городе у тещи, мне еще жену, сына, шурина надо в Минск отвезти!
Время 12 00. Магазины запчастей до 15 00 работают. Несемся по магазинам, и менно моего суппорта нет, есть немного другой
будем пробовать заколхозить!
пробуем-не получится никак. А именно мой суппорт будет не раньше понедельника утром. А мне в это время пора быть в Минске на работе!
Адреналин, скажу я вам, не выезжая из гаража!
и тут, с подачи тестя, к делу подключается дядя у которого есть идеи, их он реализовал на своей жигули 5-й модели и волшебный набор метчиков и плашек, я пробовал найти метчик под больший диаметр штуцера в магазинах, но уже 14 00 воскресения, такого метчика мне никто не продаст.
и так нарезаем резьбу на 10 мм под обычный болт
вот оно супер простое решение сложной проблемы: болт и 2 медные шайбы
ставим на машину, пытаемся прокачать-не держит. Удача была так близко.
Магазины уже закрылись. Решили нарезать резьбу под болт на 12, а шайбы я уже не куплю!
но наш помошник настоящий кулибин! нарезаем резьбу под болт на 12.
конечно делаем это аккуратно, чтоб не переусердствовать и не остаться еще и с треснувшим суппортом,
Болт на 12 подгоняем до нужной длинны, укорачиваем.

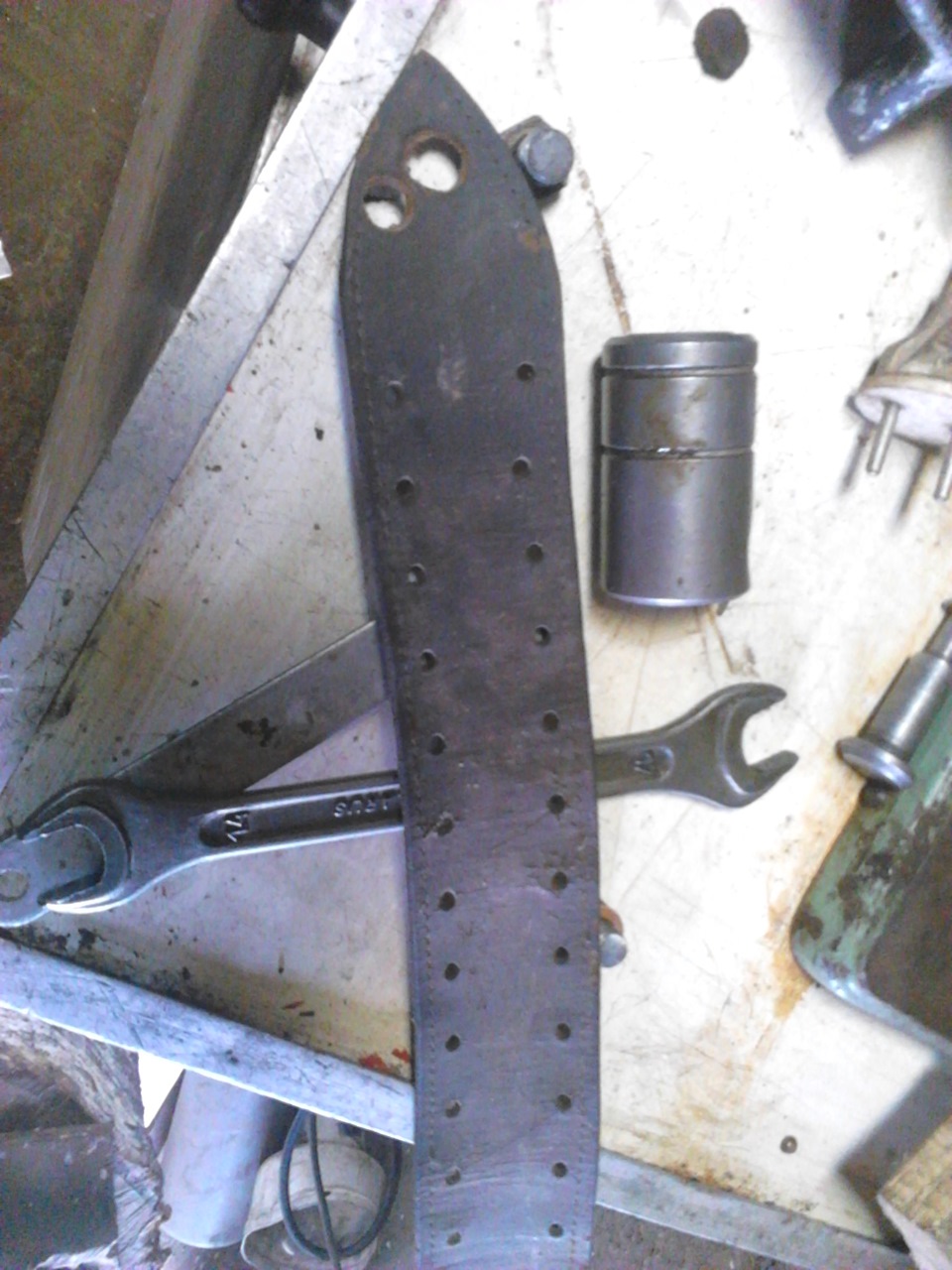

Под болт вместо шайб, ложим прокладочки вырезанные из кожанного ремня

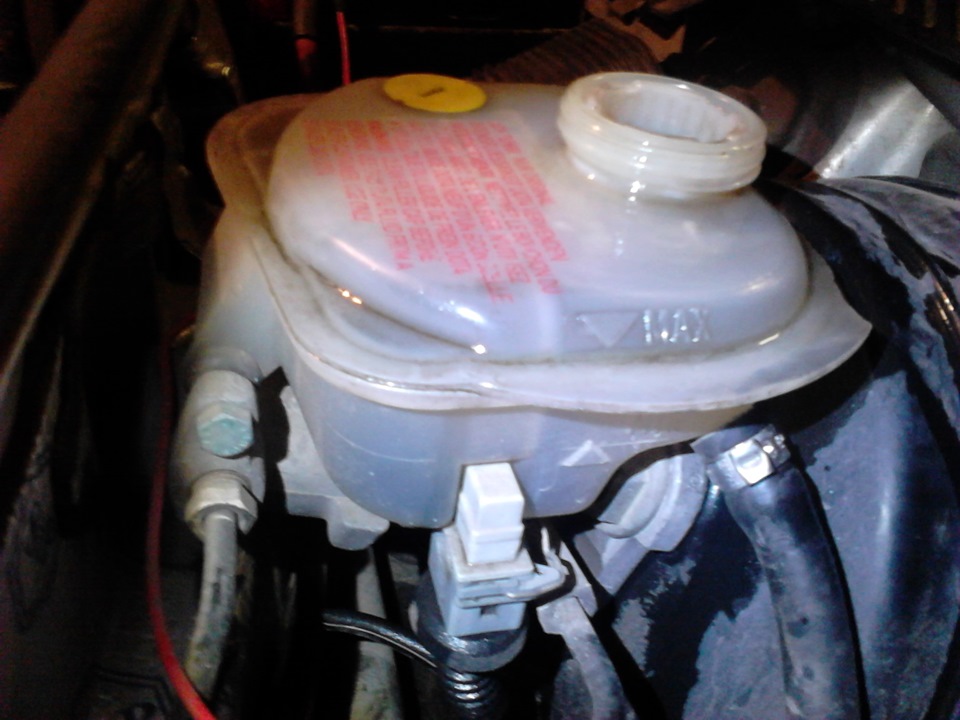

по книге чтоб тормозуха не вытекала, оборачиваем крышку бачка целофаном и закручиваем—это работает!
ну в общем я приехал вечером в Минск, доехал нормально, тормозилось как обычно.
ребята не лезте в суппорта, алюминий со временем в местах где вкручен болт(штуцер) имеет свойство немного кородировать. Я имел опыт окручивания болта из салентблока коробки передач, он хер отрутился, прикорел очень сильно за 15 лет.
НЕ ХОДИТЕ ДЕТИ В АФРИКУ ГУЛЯТЬ
СУППОРТЫ ОПАСНЫ — ДА! ДА! ДА!
СУППОРТЫ УЖАСНЫ — ДА! ДА! ДА!

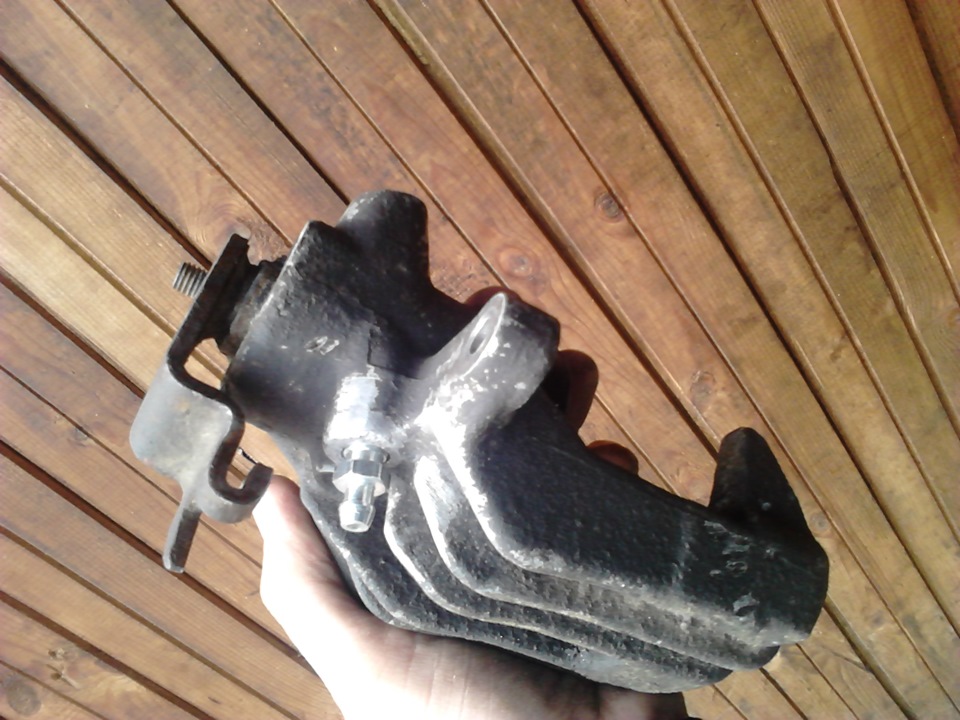

Вот он спасительный болт на 12
Стати, я так и не понял почему справа слизало колодки, направляющие суппорта были в норме, цилиндр, несмотря на дырочку в пыльнике, тоже был блестящий и без видимого криминала, вкручивался нормально.
И самое главное бюджет:
съемник колодок 250 000
штуцера суппорта 4шт +1 шт 61 000
томозная жидкость 1бут+1бут 78 000
ключики для суппортов 26 000 +40 000
шайбы медные 4 шт 20 000
шланг 0,3 м 15 000
колодки тормозные 205 000
ремкомплект+смазка 145 000
ИТОГО 840 000. Дороговато вышло. А могло и вообще не выйти. Иногда лучше и дешевле не делать самому.
Вот она цена опыта. Учитесь на чужих ошибках.
Замены резьбы в скобе тормозного суппорта
Как то начал напрягать щелкающий звук при торможении, а так как тормоза у меня обслужены, то мое напряжение было немалым) Решил залезть посмотреть, что не так, и обнаружил, что на болте скобы осталась резьба. Как такое произошло для меня загадка, когда затягивал в последний раз, то не затягивал со всей дури.

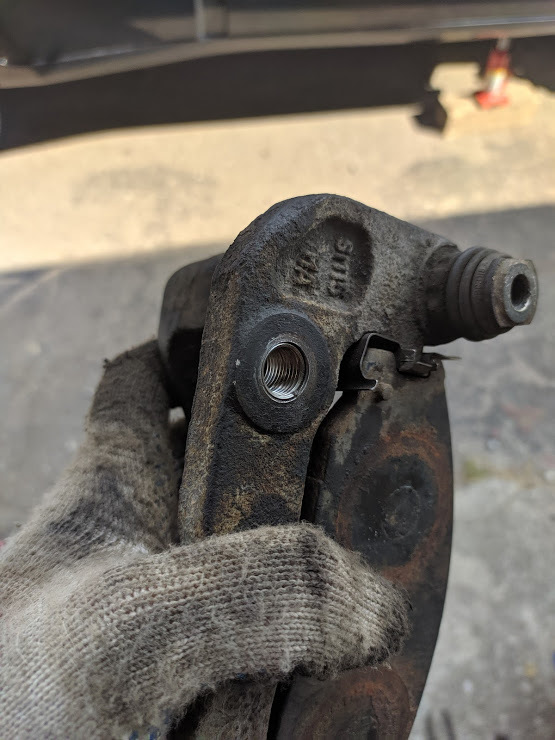

Вот такая вот картина:
Не ожидал такого развития событий, авто было нужно, поэтому убрал шайбу с болта и поставил обратно скобу, так как резьба в конце немного, но была, поэтому скоба как то, но держалась. Понимая, что так долго нельзя ездить, решил искать пусти решения. Их несколько:
-Сверлить на больший диаметр скобу и нарезать резьбу, а так же сверлить суппорт, плюс искать новый болт. — Данный вариант что то мне не понравился, оставил его на крайний случай
— Искать скобу бу, нормальный в принципе вариант, но либо ценник заоблочный для скобы, либо отдельно не продают + не известно состояние под направляющие. — Этот вариант также отмел, оставив как вполне возможный
— Покупать новый суппорт в сборе, так как отдельно он не продается — Этот вариант так же забраковал, по понятным причинам, лучше эти день вложить в покупку БУ скоб под тормозные диски от полноприводной версии. Так как тормозные диски еще живые, то пока вариант этот отпал, хотя желание уже давно перейти на большие тормозные диски
— Ну и мой вариант, купить ремкомплект для восстановления резьбы, что я и сделал.
На сколько я узнал в интернете, то у нас М12 болт с шагом 1.25, соответственно такой ремкомплект и заказал:

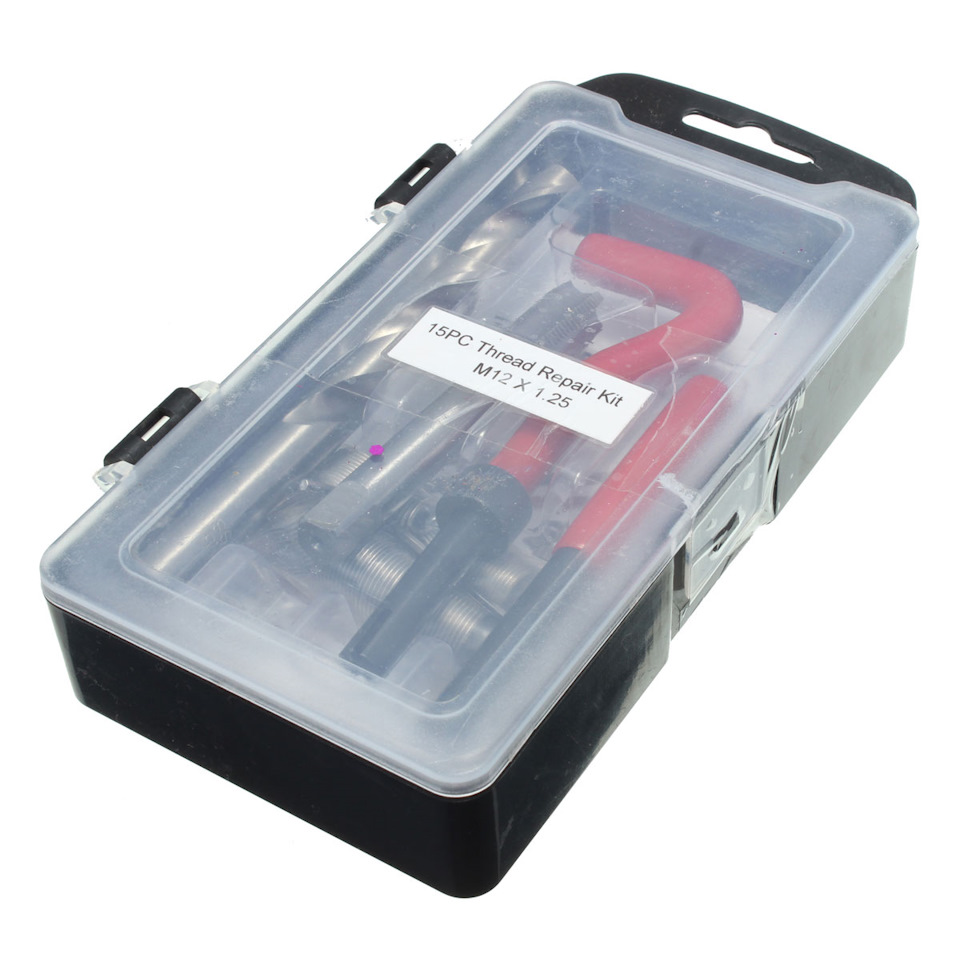

В него входит:
