Обновление местоположения (Location updating)
Для того чтобы MS принимала вызовы системе необходимо знать, где она находятся. Через определённые интервалы времени система регулярно информируется о том, где располагается MS. Данная процедура называется Location Updating.
Существует три типа процедуры Location Updating:
· Normal Location Updating (Нормальное обновление местоположения);
· Periodic registration (Периодическая регистрация);
· IMSI attach (подключение MS)
· Purged in VLR (информация о MS удалена из VLR)
MS может так же информировать систему о переходе в неактивное состояние. Данная процедура называется IMSI detach.
Нормальное обновление местоположения (Normal Location Updating)
Эта процедура инициируется MS в том случае, когда она обнаруживает, что вошла в новую область местоположения (location area). Когда MS прослушивает системную информацию, переданную на несущей BCCH для обслуживающей соты, она сравнивает переданный LAI с LAI, зашитым в SIM-карту MS. Если данные различаются, то осуществляется процедура Normal Location Updating и в SIM карту записывается новое значение LAI.
Периодическая регистрация (Periodic Registration)
Если MS вышла за пределы радиочастотного покрытия или в случае разрядки батарей для того, чтобы избежать бесполезного использования ресурсов для вызова мобильной станции, используется периодическая регистрация.
Когда MS прослушивает системную информацию на несущей BCCH, ей сообщается, как часто она должна производить периодическую регистрацию в соте, в которой она располагается. Это делается для того, чтобы информировать систему, что MS находится в активном режиме.
Периодическая регистрация контролируется параметром T3212в BSC. Данный параметр устанавливается в BSC командой RLSBC.
Процедура IMSI attach/detach осуществляется мобильной станцией для информирования сети о том, что она находится в активном/неактивном состоянии. Когда абонент включает питание на MS, в MSC/VLR передаётся сообщение IMSI attach. Когда на MS включается питание в MSC/VLR передаётся сообщение IMSI detach. В VLR устанавливается флаг, чтобы определять текущее состояние MS. Это предотвращает ненужные вызовы MS, в случае, если она находится в состоянии с выключенным питанием.
MS может быть помечена MSC как detach (implicit detach). Это происходит в том случае, когда MS не входит в контакт с системой в течение времени, определённого параметром BTDM (MSC) и защитным периодом GTDM.
Что такое Location Update
Вопрос
Котороткий ответ
Этот звук говорит о том, что телефон выполняет location update (если “тыгдым-тыгдым” происходит, когда телефон ничем особенным не занят) или отвечает на paging и согласовывает с базовой станцией параметры “голосового” канала, который будет использоваться (если “тыгдым-тыгдым” происходит непосредственно перед тем, как телефон начинает звонить). Бороться с этим не надо, иначе ваш телефон перестанет быть мобильным 🙂
Длинный ответ
Радиосеть мобильного оператора (Base station subsystem, BSS) должна хотя бы примерно представлять, где в настоящий момент находится каждый мобильный телефон (mobile station, MS), чтобы в случае необходимости не искать его по всей территории радиопокрытия. Информация о текущем местоположении предоставляется самим MS с помощью процедуры, называемой “location update”. Посмотрим, какую информацию предоставляет телефон, куда она попадает и зачем используется.
Какая же из сот будет “адресом” телефона? В любой момент времени телефон “слушает в эфире” до 16 широковещательных каналов (broadcast channel, BCH) от 16 сот. На основании услышанного он выбирает 6 “лучших” сот, с которыми (по мнению телефона) у него будет максимально устойчивая связь с минимальными затратами энергии. Из этих шести сот телефон выбирает одну “самую лучшую” на основании так называем “критериев C1 и C2” (не будем пока вдаваться в технические детали о том, что это такое). Именно эту соту телефон постарается использовать для получения или совершения звонка.
Так вот, про location update.
Итак, мы разобрались, какую информацию передает телефон и куда она попадает. Разберемся, как и когда она используется.
Допустим, нам кто-то звонит. Сеть должна передать вызов на наш телефон. Какую соту для этого использовать? Конечно же, ту, в которой телефон зарегистрировался, или же какую-то из других ближайших.
Кроме того, информацию, предоставляемую сети в ходе location update, можно использовать для определения вашего географического местоположения.
Осталось разобраться, почему от location update такие большие наводки, и почему их нет в процессе разговора.
Во-первых, при location update используется бОльшая (максимальная) мощность передатчика телефона, которая затем достаточно быстро понижается в ходе power control negotiation (телефон и базовая “договариваются” о минимальном уровне мощности, обеспечивающем устойчивую связь).
В этом смысле GSM-телефонов лично я бы не боялся. А вот NMT-аппараты могли при преме звонка приводить к тому, что включался шредер, расположеный на расстоянии метра. И при разговоре по ним ухо ощутимо нагревалось…
Комментировать в LiveJournal: часть 1 и часть 2
Normal\ Location\ Update
Смотреть что такое «Normal\ Location\ Update» в других словарях:
Super-Charged network — Super Charged network, also known as a Super Charger network, is a telecommunications term that refers to a particular standardized implementation of a 3GPP 3G telecommunications network. 3GPP has standardized Super Charger networks in TS 23.116 … Wikipedia
GSM services — are a standard collection of applications and features available to mobile phone subscribers all over the world. The GSM standards are defined by the 3GPP collaboration and implemented in hardware and software by equipment manufacturers and… … Wikipedia
Roaming — In wireless telecommunications, roaming is a general term referring to the extension of connectivity service in a location that is different from the home location where the service was registered. Roaming ensures that the wireless device is kept … Wikipedia
McKeen Motor Car Company — McKeen car Roslyn of the Northern Pacific Railroad. The McKeen Motor Car Company of Omaha, Nebraska was a builder of internal combustion engined railroad motor cars (railcars), constructing 152 between 1905–1917.[1] Founded by William McKeen, the … Wikipedia
2011 Tōhoku earthquake and tsunami — 2011 Miyagi earthquake redirects here. For the aftershock that occurred on 7 April, see April 2011 Miyagi earthquake. 2011 Tōhoku earthquake and tsunami 東日本大震災 An aerial view of damage in the Tōhoku region with black smoke coming from the Nippon… … Wikipedia
Wikipedia:Featured article candidates — Here, we determine which articles are to be featured articles (FAs). FAs exemplify Wikipedia s very best work and satisfy the FA criteria. All editors are welcome to review nominations; please see the review FAQ. Before nominating an article,… … Wikipedia
iOS version history — Contents 1 Overview 2 Versions 2.1 Unreleased versions … Wikipedia
International Space Station — ISS redirects here. For other uses, see ISS (disambiguation). International Space Station … Wikipedia
Lock Haven, Pennsylvania — Infobox Settlement official name = Lock Haven, Pennsylvania other name = native name = nickname = settlement type = motto = imagesize = image caption = Clinton County Courthouse in Lock Haven flag size = image seal size = image shield = shield… … Wikipedia
Hereditary spastic paraplegia — Infobox Disease Name = PAGENAME Caption = DiseasesDB = ICD10 = ICD10|G|11|4|g|10 ICD9 = ICD9|334.1 ICDO = OMIM = MedlinePlus = eMedicineSubj = pmr eMedicineTopic = 45 MeshID = D015419 Hereditary Spastic Paraplegia (HSP), also called Familial… … Wikipedia
Последовательность передачи сигналов при Location Update
Рассмотрим несколько последовательностей обмена сообщениями при нормальном location update.
Есть два вида этой последовательности обмена сообщениями при нормальном location update: нормальный location update внутри одного и того же VLR и нормальный location update в разных VLR.
Итак, сначала последовательность обмена сообщениями при нормальном location update внутри одного и того же VLR.
Этот location update инициируется мобильной станцией, когда она обнаруживает, что вошла в новую зону обслуживания. Зона обслуживания передается каналом BCCH как LAI. Подсистемой BSS для мобильной станции назначается SDCCH, и процедура location update выполняется с использованием этого канала.
Как только SDCCH назначен, мобильная станция передает сообщение “Location Update Request”. Это сообщение принимается MSC, который затем посылает новый LAI и текущий TMSI номер мобильной станции на VLR. Эта информация будет послана также и на HLR, если мобильная станция прежде не делала “Location Update” в сети. Если мобильная станция уже была зарегистрирована в этом VLR, тогда эта информация не будет передаваться на HLR, то есть, это “Location Update” внутри одного и того же VLR.
В этот момент, при необходимости, могут выполняться аутентикация и шифрование.
После этого, VLR назначает мобильной станции новый TMSI, этот номер передается на MSC с помощью сообщения “Forward New TMSI”. Затем VLR инициирует сообщение “Location Update Accept”, которое передает новый TMSI и LAI на мобильную станцию.
Как только мобильная станция сохранила новые TMSI и LAI на своей SIM-карте, она посылает на MSC сообщение “TMSI Reallocate Complete”. MSC затем посылает сообщение “TMSI ACK” на VLR для подтверждения того, что location update завершен.
После этого мобильная станция освобождает SDCCH.
Вот и все о последовательности обмена сообщениями при нормальном location update внутри одного и того же VLR.

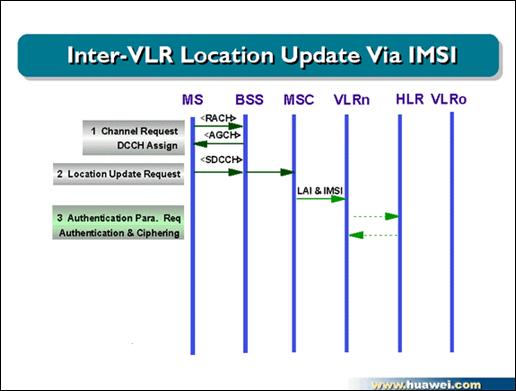

Теперь давайте рассмотрим последовательность обмена сообщениями, когда мобильная станция выполняет location update в зоне действия не домашнего VLR.
Рассмотрим две возможных ситуации. Первая, когда location update выполняется с помощью IMSI, и вторая, когда location update выполняется с помощью TMSI.

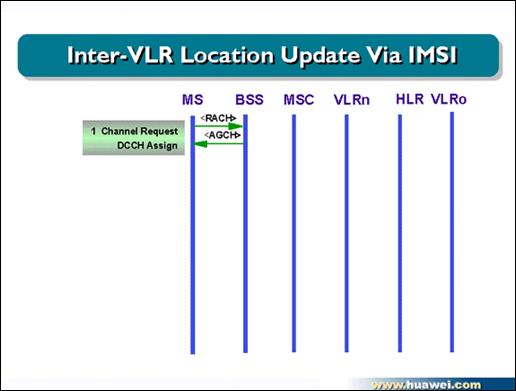

Как и location update внутри одного VLR, location update, выполняемый в зоне действия не домашнего VLR, инициируется мобильной станцией, когда она обнаруживает, что находится в новой зоне обслуживания. Индикатор новой зоны передается в канале BCCH как LAI. Подсистемой BSS мобильной станции назначается SDCCH и процедура location update выполняется с использованием этого канала.

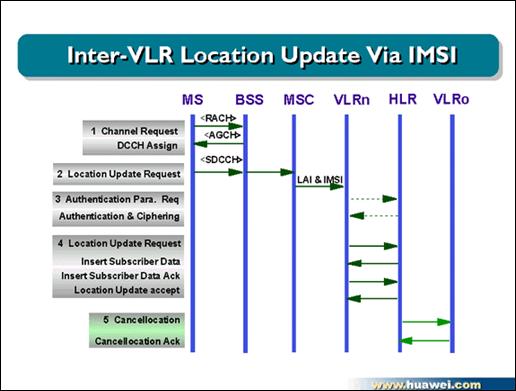

Как только SDCCH назначен мобильной станции, она передает сообщение “Location Update Request” – запрос на Location Update. Это сообщение принимается MSC, который, затем, посылает новый LAI и IMSI мобильной станции на VLR.
Из-за того, что мобильная станция ранее не была зарегистрирована в данном VLR, эта информация пересылается на HLR. Если требуется аутентикация в MSC/VLR, то сначала на HLR посылается запрос на параметры аутентикации и HLR отвечает на этот запрос. И после этого, при необходимости, может выполняться аутентикация и шифрование.
После аутентикации и шифрования информация сообщения “Location Update Request” пересылается на HLR, и в ответ HLR передает информацию о пользователе, используя сообщение “Insert Subscriber Data”.

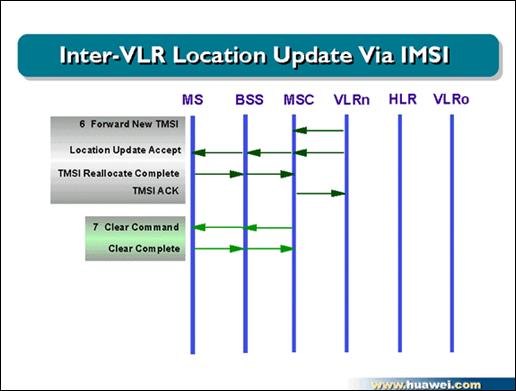

Как только VLR получил и запомнил эту информацию, он посылает на HLR Acknowledge сообщение (Подтверждение). После чего HLR посылает на VLR сообщение “Location Update Ack.”
Как только VLRn (новый VLR) запомнил информацию о мобильной станции, HLR посылает сообщение “Cancel location” на VLRo (старый VLR), и после ответа VLRo, HLR обновляет у себя номер VLR для данной мобильной станции.
Процедура с переназначением TMSI аналогична только что описанной последовательности обмена сообщениями (с переназначением IMSI).
Конечно, если система не использует TMSI, тогда эта процедура не используется.
Ну, и наконец, мобильная станция освобождает SDCCH канал.
Ok, рассмотрим следующую процедуру, последовательность обмена сообщениями при location update, выполняемом в не домашнем VLR с использованием TMSI.

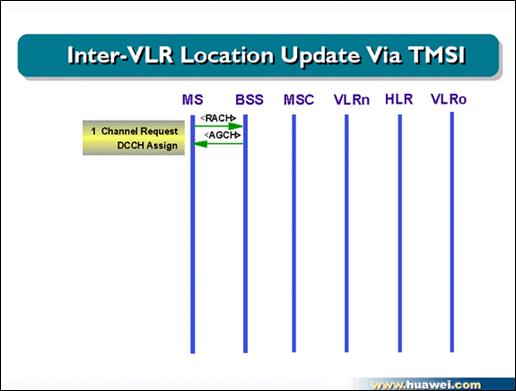

В начале, location update инициируется мобильной станцией, и подсистема BSS назначает мобильной станции SDCCH канал, с помощью которого будет выполняться процедура location update.

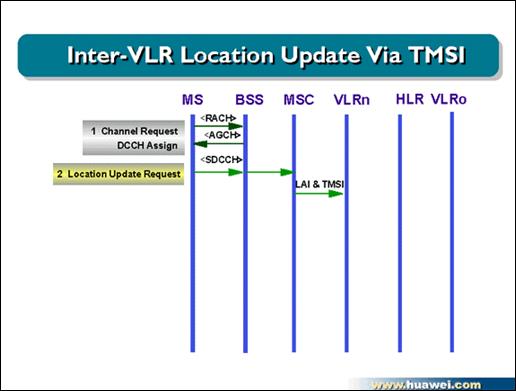

Как только SDCCH назначен мобильной станции, мобильная станция передает сообщение “Location Update Request”. Это сообщение приходит на MSC и MSC посылает текущий TMSI и LAI, причем передается старый и новый LAI.

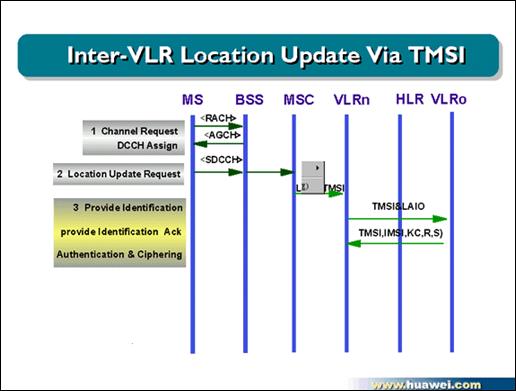

Мы знаем, что TMSI назначен предыдущим VLR и неизвестен в новом VLR (VLRn). Таким образом, VLRn вычисляет номер старого VLR (VLRo) с помощью старого LAI (LAIo), а затем посылает сообщение “Send Identification” на VLRo, чтобы получить IMSI и параметры аутентикации мобильной станции. В ответ, VLRo возвращает IMSI и параметры аутентикации нужной мобильной станции в сообщении подтверждения (acknowledgement message).
Затем, при необходимости, могут выполняться аутентикация и шифрование.
И теперь уже новый VLR (VLRn) посылает на HLR сообщение “Location Update Request”. HLR передает информацию о пользователе на VLRn. Как только VLRn отреагирует, HLR посылает на VLRn сообщение “Location Update Acknowledgement”.

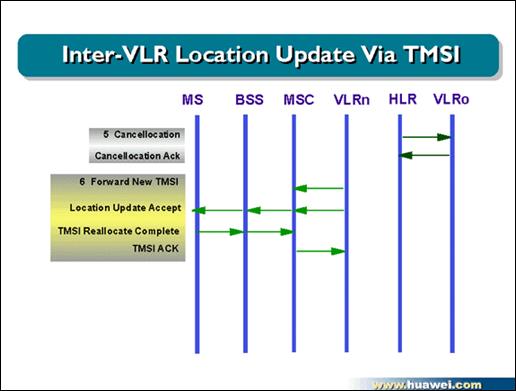

После этого, HLR посылает сообщение “Cancellocation” на старый VLR и как только старый VLR подтверждает принятие этого сообщения, HLR запоминает номер нового VLR (VLRn) для данной мобильной станции.

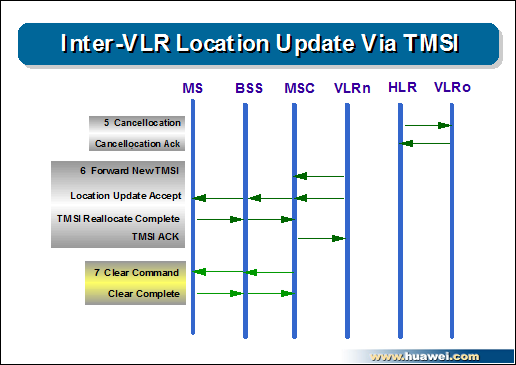

После этого, VLR назначает мобильной станции новый TMSI, этот номер отсылается на MSC в сообщении “Forward New TMSI”. Теперь VLRn инициирует сообщение “Location Update Accept”, в котором на мобильную станцию передается новые TMSI и LAI.
Как только мобильная станция запомнила новые TMSI и LAI в своей SIM-карте, она посылает на MSC сообщение “TMSI Reallocate Complete”. MSC после этого посылает на VLR сообщение “TMSI ACK” для подтверждения завершения location update.
После всего этого, мобильная станция освобождает SDCCH канал.
Ok, вот и все о последовательностях обмена сообщениями при выполнении location update.
