можно ли заменить узо на дифавтомат
Что выбрать: УЗО+автомат или дифавтомат?
Защита человека от поражения электрическим током является важнейшей задачей в организации электробезопасности. Она состоит из ряда мер, которые необходимо выполнять при организации электроснабжения жилых и офисных зданий. Одним из главных таких мероприятий является установка в электрощитах устройств защитного отключения. Сокращенно они пишутся УЗО, а в нормативных документах называются выключателями дифференциального тока (ВДТ). Данные устройства реагируют на утечку тока.
Простыми славами, под утечкой тока можно понимать не штатную аварийную ситуацию в электроустановке. Если повредилась изоляция и ток начал «утекать» в землю, если открытые токопроводящие части каким-либо образом попали на землю, если человек случайно коснулся токопроводящих частей и ток «потек» через его тело и так далее. Все это является не штатной работой электроустановки и несет в себе большую опасность как для человека, так и для его имущества. Вот именно поэтому необходимо устанавливать устройства защитного отключения в электрощитах.
Существуют два вида устройств защитного отключения — это ВДТ (выключатель дифференциального тока) и АВДТ (автоматический выключатель дифференциального тока). Как видите, разница между ними всего в одном слове, но оно значит очень много. Ниже рассмотрим более подробно каждое устройство защитного отключения.
ВДТ, он же в бытовом сленге УЗО, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока. Это все его функции. Вроде на первый взгляд мало, но зато им выполняется очень важное дело.
Таким устройством можно защищать одну или несколько групп потребителей. При использовании УЗО необходимо помнить одну очень важную вещь. Оно не имеет внутри встроенной защиты от сверхтоков. Участок цепи можно перегрузить током, на который не рассчитан кабель, или может произойти короткое замыкание. Вот на это ВДТ не среагирует и никогда не отключится. Токи перегрузки или короткого замыкания могут вывести из строя не только кабель и само защитное устройство, но и принести вред человеку. Поэтому только одни УЗО нельзя устанавливать в электрощитах. Их необходимо защищать с помощью обычных автоматических выключателей. То, что на его корпусе есть номинал в амперах указывает только на величину максимального тока, который могут коммутировать его контакты и все. Если на устройстве защитного отключения написано, например, 40А, то оно не сработает, когда протекаемый через него ток превысит 40А. В этом случае ВДТ будет просто греться и плавиться. Вот это обязательно необходимо знать, при разработке схемы или просто при установке УЗО в щиток. Очень редко, но встречаются схемы, где ВДТ установлены без защиты от сверхтоков, то есть неправильно. Поэтому будьте тут внимательнее.
АВДТ, он же в бытовом сленге дифавтомат, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока, перегрузка или короткое замыкание. Как видите, в данном устройстве защитного отключения присутствуют функции обычного автоматического выключателя. Это делает АВДТ универсальным, логически законченным и более удобным в эксплуатации устройством. То есть, для защиты одной группы потребителей можно установить один дифавтомат вместо пары УЗО с автоматическим выключателем.
Появление дифавтоматов, на первый взгляд, упростило задачу в разработке схемы электрощита. Можно же установить на все группы потребителей одни АВДТ. Так все будет надежно защищено и займет не так много места. Но, помимо плюсов у них есть и минусы. Самым главным минусом для нашего обывателя является их стоимость. Если собирать щит только на одних дифавтоматах, то он будет очень дорогой. Поэтому обычные УЗО пользуются лучшим спросом в отличии от АВДТ.
Их отличие в названии только в одном слове как раз и указывает на возможность защиты данных устройств от сверхтоков. Простой ВДТ ее не имеет, а АВДТ уже имеет. Слово «автоматический» на это и указывает. Наличие таких устройств защитного отключения позволяет разрабатывать более гибкие схемы электрощитов, которые будут удовлетворять всем современным нормам электробезопасности.
Теперь перейдем к дилемме «УЗО+автомат или дифавтомат?».
Современные нормативные документы по электробезопасности требуют выполнять определенные меры для защиты человека и его имущества от опасного действия электрического тока. Только следуя всем пунктам можно этого добиться. Самым важным является жизнь человека. Поэтому, в первую очередь, необходимо организовать ее защиту от поражения электрическим током. Для этих целей выполняют разные меры, одной из которых является установка в электрощите устройства защитного отключения (УЗО). Дальше по важности идет сохранность имущества человека. Для этого все кабели защищают от перегрузки и от действия токов короткого замыкания с помощью автоматических выключателей. Казалось бы, что тут все просто и только необходимо на все группы розеток установить в электрощите УЗО и автоматы. Но, существует и другое защитное устройство, которое может выполнять все эти функции. Это автоматический выключатель дифференциального тока (АВДТ).В быту очень широко прижилось его название как дифавтомат. Итак, теперь у нас возник вопрос, что лучше выбрать УЗО с автоматом или дифавтомат? Давайте вместе попробуем разобраться и найти ответ на него.
Дальше я сравню оба варианта по разным критериям:
4. Стоимость комплектующих. Если взять пару УЗО с автоматическим выключателем и дифавтомат с одинаковыми характеристиками, то первые будут намного дешевле чем АВДТ. дифавтомат стоит где-то в 1,5-1,8 раза дороже, чем стоят вместе УЗО и автоматический выключатель. Это обусловлено тем, АВДТ более сложное устройство. Умные инженера смогли в одном корпусе размером два модуля уместить функции двух совершенно разных устройств, которые вместе занимают три модуля. За это придется доплатить.
5. Поиск не исправности. Это, пожалуй, самый интересный критерий, по которому можно сравнить оба варианта. С парой УЗО+автомат все просто. Если сработал автоматический выключатель, то значит, что произошло, либо короткое замыкание, либо перегрузка. Если сработало УЗО, то где-то появилась утечка тока. Это очень сильно облегчает поиски неисправности. С дифавтоматами дело обстоит немного по-другому. Если он сработал, то будет неизвестно по какой причине. Это сильно затрудняет поиск неисправности и на это может потребоваться много времени. Скорее всего придется приглашать на выручку электрика. Правда, если брать АВДТ из более дорогих и профессиональных серий, то в них предусмотрена встроенная индикация, по которой можно определить характер неисправности. Например, у производителя АВВ серии DS201 все дифавтомат имеют специальные флажки голубого цвета в рукоятке управления. Если произошла утечка, то вместе с отключающейся ручкой выпадает этот сигнальный флажок. Если он не появился, то соответственно, где-то в цепи произошло короткое замыкание или просто вы перегрузили защитное устройство.
Это все различия, на которые стоит обращать внимание в вопросе выбора пары УЗО с автоматическим выключателем или дифавтомата. Только хорошо проанализировав их и взвесив все «За» и «Против» можно смело идти в магазин.
Имеет ли смысл заменить автомат на диф.автомат?
Комрады, прошу прояснить человеку далекому от электрики один нюанс: родне в советской многоэтажке (без заземления) делали ремонт электрики, землю естественно никто не кидал, заменили в подьезных щитках автоматы и провода. Сделали конечно красиво, горелое и скрутки все выкинули, нормальный монтаж. Поставили на квартиру два двухполюсных автомата на 32А и 25А (свет) Разумеется без всяких узо.
Я ему возразил (загуглив) что для правильной отработки дифу (узо) нужно чтобы проводка в квартире была выполнена с заземляющим проводником, тогда типа там у УЗО в мозгах какое-то пойдет сравнение и бабушку не писданет током.
Но «прошареный электрик» сказал что все нормально отработает и без земли. Поменять автомат на диф автомат ума хватит даже мне, но гложат какие-то смутные сомнения в бесполезности сего действия в отсутствии полноценной заземляющей проводки.
Лига электриков
3.1K постов 20K подписчиков
Правила сообщества
Запрещён оффтоп, нарушение основных правил пикабу
Я вам немного ПУЭ процитирую еще:
«7.1.72. Если устройство защиты от сверхтока (автоматический выключатель, предохранитель) не обеспечивает время автоматического отключения 0,4 с при номинальном напряжении 220 В из-за низких значений токов короткого замыкания и установка (квартира) не охвачена системой уравнивания потенциалов, установка УЗО является обязательной.
7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.»
Спецом даже зарегился чтоб ответить). Электрик прав. Когда есть заземление диф автомат сработает когда фазу замкнет на корпус. Это к примеру может произойти когда машина работала и провод от вибрации отвалился и замкнулся на корпус. То есть ток утечки пойдет в землю и сразу УЗО сработает. Без землю УЗО сработает когда бабуля дотронется до корпуса. Ее щипанет током и сработает УЗО. А без УЗО не щипанет, а будет долбить пока руку не уберешь.
В понимании у граждан «каша».
http://cs-cs.net/uzo-view вот есть у шамана статья, есть смысл её прочитать.
Без УЗО бабушку будет непрерывно трясти, пока не спасет кто или сама не отвалится. С УЗО только дернет на несколько миллисекунд. Имеет смысл ставить.
УЗО без земли свои функции выполняет.
Чтобы привести распределение питания в норму, вам нужно поставить диф С16А 30мА 2р на розетки (либо связку УЗО 25А 30мА 2р + АВ С16А 1р) и автомат С10А 1р на освещение.
Можно установить С16А 1р на розетки и С10А 1р на свет, а над ними поставить УЗО 25А 30мА 2р, тоже нормально.
Плита, я так понимаю, газовая?
ТС, представьте, у вас два автомата на 25А(свет) и 32А(розетки) с УЗО.
Теперь, вечером, когда работает много бытовой техники у вас срабатывает УЗО и вы долго и методично пытаетесь определить, а что собственно вызвало срабатывание.
ТС, а посмотри в сторону УЗО-разеток.
УЗО имеет смысл и без земли, просто сработает когда вас бить начнет (через вас утечка появится), а если есть заземление то сработает сразу как будет утечка. Я не супер электрик, но посоветовал бы оставить автоматы где есть а узо поставить отдельно на нужные линии т.к. суммарно по квартире утечек наберется нормально и 30ма узо будет скорей всего и так выбивать, если по всей квартире не меняли проводку.На ввод ставят 300ма узо (называют противопожарным), его задача как понятно из названия предотвратить пожар.
Скорее тут заменять автомат на диф бесполезная трата денег. Дополнить установленные автоматы УЗО и вот тебе и счастье. Диф стоит дорого, минус его в том, что при срабатывании определить причину будет сложно, коротыш это или утечка.
Ну а насчет «поменять ума хватит даже мне», это так многие говорили при работе на неотключенном щитке. 🙂
Сто лет прогресса электробезопасности
Автомобили, как и электричество используют уже сотню лет, и за это время напридумывали много разных технических штук, что бы не отправиться в мир иной раньше времени. При этом, если с автомобилями средний человек в курсе прогресса (подушки безопасности, антиблокировочная система и т.д.) то вот с электричеством как то не очень. Проиллюстрирую это картинкой:
Итак, этот пост упрощен ради краткости! Только выжимка по верхушкам, подробнее будут другие посты.
Защищает электропроводку от протекания слишком большого тока, защищая изоляцию от расплавления и возгорания.

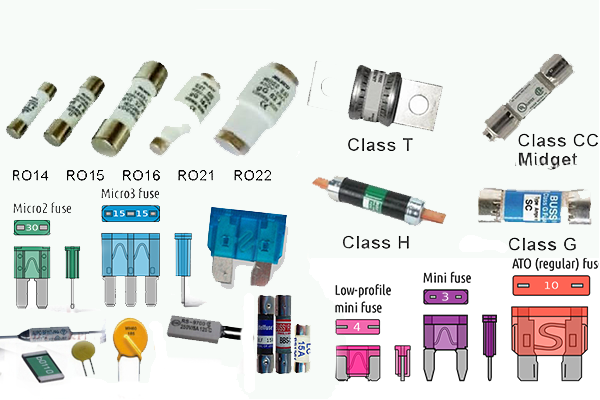

Предохранитель (на пикабу был мой пост) представляет из себя тоненькую проволочку, сечение которой подобрано так, что при превышении тока она расплавляется и разрывает цепь. На фото разные виды предохранителей, от миниатюрных для электроприборов, до могучих, которые можно встретить на вводе в дом:
Сейчас предохранители редко встречаются в электрощитках квартир, но до сих пор используются в электроприборах (защита лишней не бывает), и в могучих силовых щитках, например на вводах в здания, просто потому что предохранитель на 1000А сильно дешевле автоматического выключателя на 1000А.

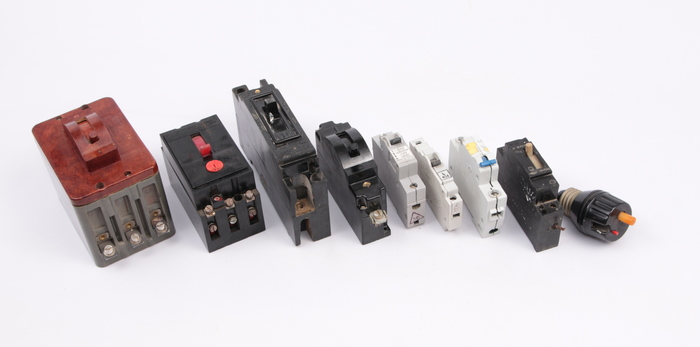

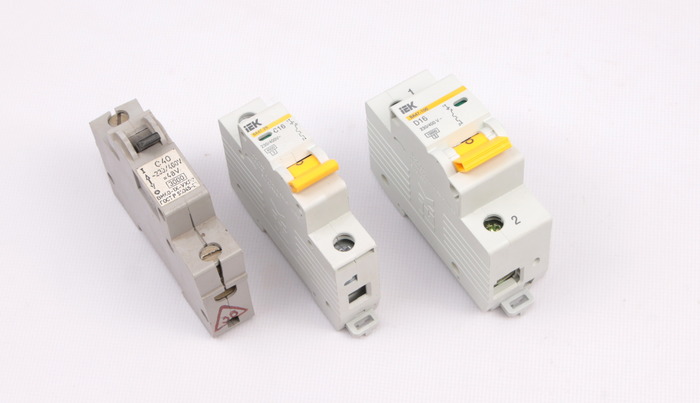

2. Автоматический выключатель. [Circuit breaker]
Защищает электропроводку от протекания слишком большого тока, защищая изоляцию от расплавления и возгорания.
Про автоматические выключатели можно сказать много, там много нюансов (был отдельный пост), но важные сведения сильно упрощенно:
а. Автоматический выключатель выбирается строго по сечению проводников кабеля и защищает только проводку от протекания тока сверх допустимой величины.
б. На корпусе указан номинальный ток, так вот при этом токе автоматический выключатель не отключается, что бы узнать ток, при котором он отключится нужно смотреть время-токовые характеристики в документации. Возможно такое стечение обстоятельств, при котором ток в 1,45 раза больше указанного на корпусе будет протекать через автоматический выключатель и тот отключится только через пол часа. Поэтому:
в. Если автомат постоянно «выбивает», то нужно разбираться с причиной, а не менять его на автомат бОльшего номинала.
3. Устройство защитного отключения (УЗО) [residual current device, RCD]
Защищает человека от поражения электрическим током, отключая линию при появлении дифференциального тока.
Это первое, и наверное единственное устройство из всего списка, которое создано именно для защиты человека от поражения электрическим током. При этом некоторые приборы комплектуются дополнительно своим УЗО, где безопасность превыше всего, например бойлеры. Вы видели наверняка такую коробочку на шнуре:

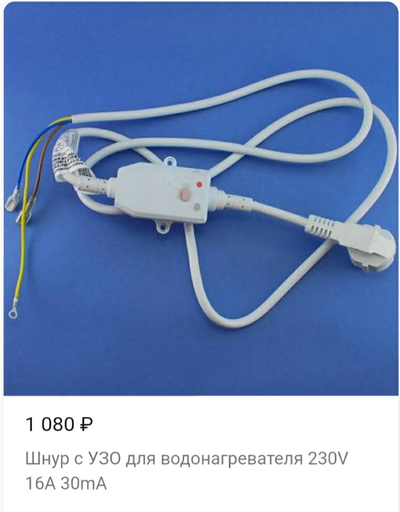

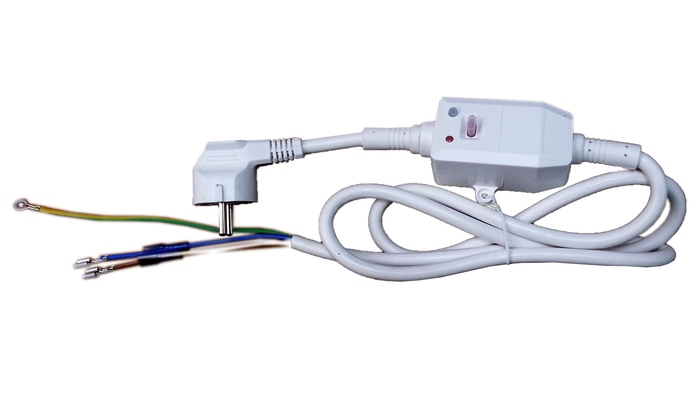

Важные сведения очень упрощено:
а. УЗО предназначено только для защиты человека и срабатывает на разницу токов. Поэтому УЗО вообще не сработает при коротком замыкании и должно применяться в паре с автоматическим выключателем.
в. Нажимать кнопочку «тест» для контроля исправности УЗО нужно хотя бы раз в пол года.
д. УЗО работает даже если у вас не предусмотрено заземление.

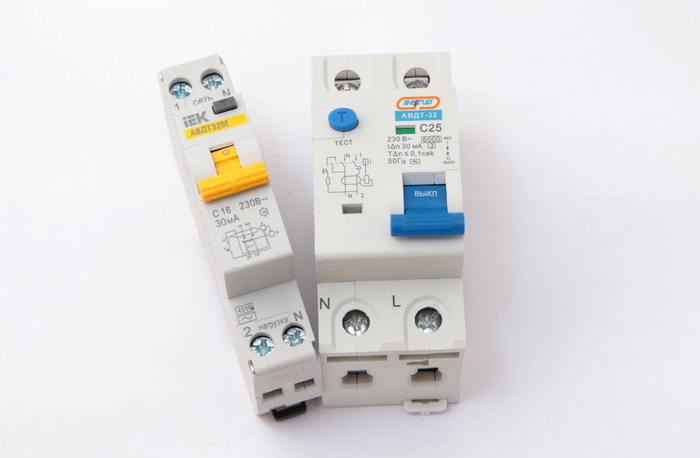

4. Дифференциальный автомат (дифавтомат). [residual current operated circuit-breaker with integral overcurrent protection, RCBO]
Защищает проводку от превышения номинального тока и человека от поражения электрическим током.
Это удобное решение, если необходимо добавить защиту от поражения электрическим током, а в электрощите уже все плотно занято. В таком случае автоматические выключатели можно заменить на диффавтоматы, немного переключив провода, при этом общее число модулей не изменится.

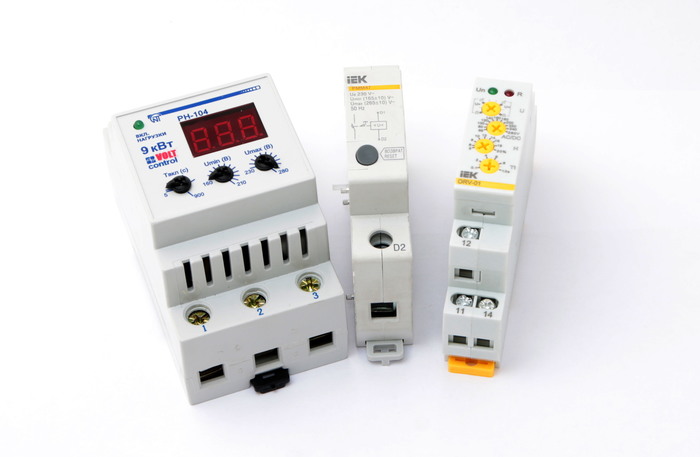

5. Реле контроля напряжения.
Защищает потребителей от слишком низкого или слишком высокого напряжения, разрывая цепь, если напряжение не в норме.
Понятное дело, что если технике, рассчитанной на напряжение питания 230В подать 400В она сгорит. Но некоторая техника так же не любит, когда вместо 230В ей дают питание 160В, там последствия разнообразны.
а. Реле напряжения отключает потребителей, если напряжение в сети не в норме (слишком низкое, слишком высокое, нет одной из фаз).
б. Реле напряжения настоятельно рекомендую для установки там, где электрохозяйство старое и не обслуживается должным образом.
в. Реле напряжения окупается при первом же обрыве нуля
6. Устройство защиты при дуговом пробое (УЗДП) [arc-fault circuit interrupter, AFCI]
Отключает линию, если в ней есть горение дуги.
а. Устройство полезное, так как других способов обнаружить электрическую дугу, последовательную цепи, еще не придумали.
г. Пока что одно из самых дорогих устройств в списке.
7. Устройство защиты от импульсных перенапряжений. (УЗИП)
Защищает потребителей от кратковременных всплесков высокого напряжения.

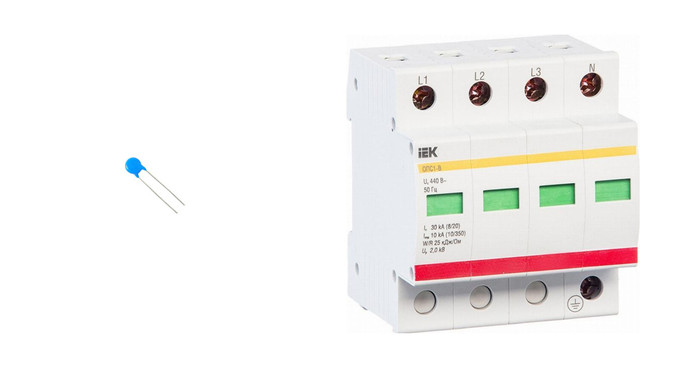

Разница между ними, как между детским совочком и карьерным экскаватором. Модульный варистор для электрощитков способен поглотить всплески довольно большой амплитуды и мощности, переработав их в тепло.
а. В многоквартирном доме не особенно нужны, а вот в СНТ и частных домах требуются.
б. УЗИПы 2 класса помогут от заведенного молнией импульса, но от прямого попадания молнии в ЛЭП их порвет, на такой случай есть более могучие устройства защиты

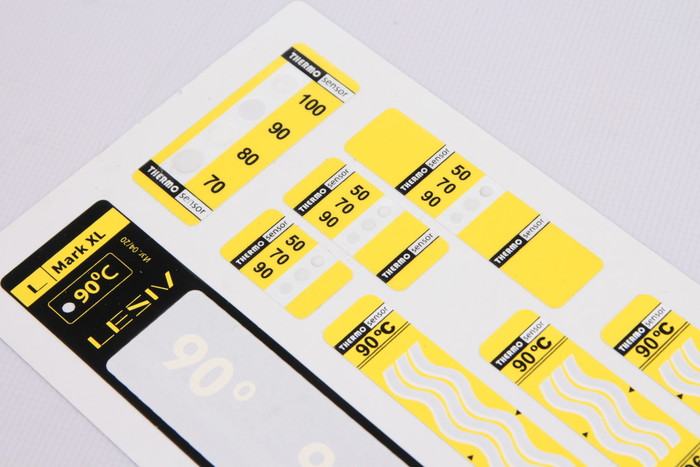

8. Термохромные наклейки для обнаружения нагрева.
Позволяет найти плохой контакт до его отгорания.
а. Бесполезны, если не проводить регулярный осмотр (хотя бы 2 раза в год)
Ответа на вопрос «так что же поставить в щиток» я намеренно не дам, очень много нюансов, которые я буду раскрывать в других постах.
Что выбрать: УЗО или дифавтомат
Электрические сети в любом из помещений должны быть защищены. Существует много устройство, выполняющих эту функцию, однако основными по-прежнему остаются дифавтомат и УЗО. Подробнее о том, как отличить УЗО от дифавтомата, в чем разница и насколько они надежны — читайте в статье.
Дифавтомат или УЗО — что лучше
И в первую очередь нужно разъяснить: дифференциальный автомат не лучше и не хуже УЗО, и наоборот. Выбор должен быть основан на конкретных задачах и тех условиях, в которых они будут использоваться.
Наглядным примером в этой части будет то, что если дифференциальный автомат отключит всю или часть проводки в случае возникновение перегруза или короткого замыкания, то УЗО сделает то же самое, но при утечке тока. Если говорить проще, то под учеткой обычно понимают повреждение изоляции, когда ток «утекает» в землю, актуально при попадании токопроводящих элементов на землю, или куда-либо еще. Это не относится к штатной работе устройства, а также представляет собой опасность для человека и его имущества. В идеале рекомендуется устанавливать устройства вместе, так как один дополняет другой.
В итоге выбор между двумя системами, если подходить к нему чересчур категорично, вообще не имеет никакого смысла, так как предугадать причину проблемы зачастую невозможно. Однако, если есть абсолютная уверенность в том, что скорее произойдет перегрузка сети, нежели утечка тока, и наоборот, то выбирать из узо и дифференциального автомата имеет смысл.
Особенность УЗО
Однако нужно понимать, что существуют сценарии, при которых УЗО попросту не реагирует. К таковым, например, можно отнести случаи попадания животных под напряжение, когда при этом замыкания на землю нет. Этот сценарий вполне возможен, когда происходит одновременное касание к фазному и нулевому проводнику. Помимо, также это может произойти при наличии изоляции с полом.
Такая особенность связана с тем, что УЗО попросту не способно отличать ток, что проходит через животное или человека от того, который обычно присутствует в нагрузочном элементе. Здесь можно использовать только механическую защиту или обесточивание перед непосредственным контактом, если таковой планируется. Частично эту проблему также решает подключаемый автомат, с которым УЗО работает в паре, благодаря чему производится защита от утечек и перегрузок, однако об этом далее.
Основные отличия
Рассмотрим основные отличия УЗО от дифференциального автоматического выключателя, которые придется учесть при выборе и установке. Укажем также на ряд обязательных нюансов, что должны быть взяты во внимание.
Где купить
Занимаемое пространство
Прежде отметим, что вопрос пространства в правильной электросистеме в принципе стоять не должен. Если не хватает места для чего-то, то щиток нужно обновлять и устанавливать все, что необходимо. Однако, когда мы выбираем между авдт и узо, то придется также учитывать один аспект того, чем отличается УЗО — дополнительный модуль.
Это обосновано тем, что у УЗО полностью отсутствует встроенная защита от сверхтока. Следствием этого является обязательная установка автоматического выключателя, который будет его защищать. В итоге получается, что установка УЗО занимает три модуля.
Если же в качестве главного устройства выступает автомат, то он займет только два места. Подобное различие не слишком велико, но зачастую требуется установка минимум двух-трех модулей, не считая их дальнейшего увеличения. В такой стратегической перспективе заранее визуально определить сколько места понадобится под каждый модуль попросту невозможно. Именно поэтому нужно пространство либо экономить, либо расширять.
Подключение
Здесь стоит упомянуть отличия подключения узо и автомата с дифавтоматом. Это нужно учитывать хотя бы потому, что от скорости подключения зависит не только время монтирования, но и ремонта или замены в случае возникновения неполадок.
Итак, УЗО подключается так: фазный провод подсоединяют к автоматическому выключателю, который выходит из него и подключается к клемме УЗО. После чего нулевой провод присоединяется на верхнюю клемму, и фаза и ноль отходят от нижней части к потребителю.
Если же рассматривать дифавтомат, то все гораздо легче: провод — фазный и нулевой — присоединяется на верхние клеммы, а с нижних все сразу идет к потребителю. Благодаря такому варианту можно значительно сократить время установки или замены.
Надежность при сбоях
Теперь же что касается технического поведения при отключении энергии. Так, если отключается АВДТ, то потребуется найти причину. Всего таковых три:
Человеку, что знаком с темой, потребуется порядка часа на установление точной причины отключения автоматического выключателя и примерно столько же для ее устранения. В случае же с УЗО и автоматом все гораздо проще, так как защитных функций у него меньше. Если он выключился, значит проблема в утечке тока — иных вариантов быть попросту не может.
Отличия от узо в данном случае колоссальные. В особенности это относится к людям, которые не разбираются в электротехнике.
Поломки и качество
Каждое устройство обладает сроком службы и с этим ничего нельзя сделать. В процессе эксплуатации, вне зависимости от того дифавтомат это или узо — происходит износ. Вполне очевидно, что при выходе оного из строя нужно незамедлительно произвести замену. Однако при рассмотрении подобных аспектов важно другое, а именно последствия поломки.
Таким образом, если будет сломан дифавтомат, то скорее всего произойдет сбой в тепловом расцепителе. Это может привести к отключению либо повышенной нагрузке, которая значительно будет отходить по параметрам задержки времени, установленной производителем. Выход из такой ситуации один — полная замена устройства. УЗО в этом плане имеет отличия, так как при его использовании проще и дешевле заменить конкретно вышедшую из строя часть.
Если говорить о качестве и долговечности каждого из устройств, что особенно актуально, когда встает вопрос что лучше выбрать — узо или дифавтомат, то у большинства складывается мнение о ненадежности универсальных устройств. Подобное мнение складывается из-за твердой убежденности в том, что аппарат, который имеет четкую задачу выполняет ее лучше, нежели тот, кто «распыляется» сразу на несколько аспектов.
И если раньше с этим можно было согласиться, то сейчас производители делают настолько качественное оборудование, что вне зависимости от направления работы устройства они работают одинаково. Это также подтверждают тесты, которые наглядно демонстрируют равное количество брака и преждевременного выхода из строя обоих типов.
Лишь одно можно утверждать точно — качество сборки зависит от производителя. Ведь именно им определяется то, какие комплектующие и где будет собираться аппарат. Если этому не уделено внимания, то вне зависимости от цены и используемых в нем деталей — можно получить ненадежное устройство, что быстро выйдет из строя.
Финансовый аспект
И главное, чем отличаются УЗО и АВДТ в случаях частного использования дома — стоимость. Она хорошо демонстрирует чему отдадут предпочтение большинство пользователей, особенно если рассматривать с устройства с точки зрения надежности, которая у именитых производителей одинаковая.
И вот почему цена в конечном итоге станет главным аспектом при выборе:
И вот теперь, когда мы подошли к стоимости, с учетом всех подключений и приобретении щитка, где будет хватать места для всего, разница в цене не превысит даже 4000 рублей. Это не столь большая сумма, которую стоит сэкономить в вопросах электрики, так как потерять из-за неправильного питания можно гораздо больше.
Выбору между УЗО и дифавтоматом действительно стоит уделить внимание, потому что от электричества зависит жизнь не только бытовой техники, но и человека. Халатное отношение и экономия может привести к летальному исходу либо пожару, что не стоит ни того, ни другого.
