Особенности установки магистрального фильтра в квартире
Особенности установки магистрального фильтра в квартире
Сообщение dlz777 » 22 окт 2010, 19:43
Уважаемый Mike.
Возникло желание, кроме Гейзер 3, установить еще и магистральные фильтры на холодную и горячую воду, дабы принимать ванну без хлора в квартире. С выбором вида фильтра пока не определился. Есть незадача. У меня все горизонтальные трубы вмонтированы в стену, присоединиться могу только к вертикальным. Подсоединить к ним фильтры в вертикальном положении не получится. Можно ли из подобрать из ваших фильтров такие, которые можно поставить горизонтально (под прямым углом к стене). Продавец-женщина в магазине сказала что категорически нельзя.
Какое Ваше мнение. Я бы хотел конечно из пластика, они дешевле. Если уж совсем нельзя, то порекомендуйте из нержавейки. Размер 1/2 дюйма.
(Может быть, укажете на фотографии в интернете где образцы установки магистральных фильтров есть?). Спасибо.
Продукция по теме:
https://geizer.com/catalog/house/main-filters/for-hot-water/
https://geizer.com/catalog/house/main-filters/for-cold-water/
Re: Особенности установки магистрального фильтра в квартире
Сообщение Mike » 25 окт 2010, 06:24
Re: Особенности установки магистрального фильтра в квартире
Сообщение Lyudmila » 31 авг 2016, 03:54
Re: Особенности установки магистрального фильтра в квартире
Сообщение Constantine » 31 авг 2016, 08:38
Re: Особенности установки магистрального фильтра в квартире
Сообщение armoteo » 19 ноя 2017, 09:10
Доброго времени суток.
Что бы не плодить темы, задам вопрос по установке сюда.
Сам фильтр обязательно крепить к стене кронштейном? Просто купили квартиру фильтр стоит в нише с трубами, подключен металлопластиковыми трубами, но к стене не закреплен и к стене порядком 20 см. Был прикручен жесткой проволокой к трубе канализации=)
Заранее благодарю за ответ.
Re: Особенности установки магистрального фильтра в квартире
Сообщение Constantine » 20 ноя 2017, 11:59
Как производится установка магистрального фильтра для воды: пошаговая инструкция
Монтаж магистрального фильтра требует определенных знаний, наличия инструментов и сноровки. Но любой, кто имеет навык работать с инструментом, с легкостью справится с этой задачей.
Чем отличается монтаж системы фильтрации для ГВС и ХВС?
По сути, установка магистрального фильтра для горячей воды ничем не отличается от установки фильтра для холодной воды.
Методика та же, но важно учитывать, что фильтры, предназначенные для горячей воды, использовать можно и под холодную, но наоборот – нельзя.
К тому же, при установке фильтрующего оборудования на водопроводную магистраль горячей воды необходимо быть особо внимательным, так как если где-нибудь окажется негерметичное соединение, то устранить его будет не так просто, как с магистралью холодной воды.
Предмонтажная подготовка
Перед началом работ стоит тщательно все продумать и выбрать место для установки. Мелкогабаритные фильтры можно устанавливать где угодно, но для крупных фильтров лучше позаботиться о небольшом специальном помещении, и сделать своего рода кладовку.
Сами фильтры также необходимо подготовить и проверить. Собираем колбы, проверяем наличие фильтрующих элементов (картриджей), примеряем их под запланированное место установки. Отмеряем размеры, чтобы знать, какие разрезы необходимо будет делать на трубах.
Как установить своими руками?
При установке комплексной системы фильтрации новичку лучше начинать с холодной магистрали, так как работа с горячей магистралью не прощает ошибок.
Для холодной воды
Первым делом необходимо подготовить инструмент, который может понадобиться:
Паяльник и соединительные муфты нужны в том случае, когда трубы выполнены из пластика. Если же магистраль металлическая, то понадобится болгарка и сварочный аппарат, трубы с резьбой.
Рассмотрим схему установки:
Устанавливать фильтры необходимо строго по порядку – первым делом устанавливаются грязевики (фильтры грубой очистки), затем фильтры механической очистки, затем, при желании и другие картриджные фильтры (умягчающие, обезжелезивающие и т.д.).
Процесс
Когда определились с местом установки, подготовили инструменты, то можно приступать к монтажу:
Все, на этом установка одноступенчатого фильтра окончена. Прочие фильтры устанавливаются по этой же системе, за исключением фильтра обратного осмоса. А грязевики, картриджные многоступенчатые фильтры устанавливаются точно так же.
Для горячей воды
Также подготавливаем инструмент:
Далее нужно ознакомиться со схемой подключения:
Как видим, схема мало чем отличается от оборудования системы фильтрации для холодной воды. Для горячей воды рекомендовано использовать грязевик в обязательном порядке.
Процедура
Приступаем к процессу монтажа:
Рекомендации
Как для холодной, так и для горячей магистрали, лучше всего сделать «путь в обход». Это нужно для того, что если фильтр слишком загрязнился, появилась течь, можно было пустить воду напрямую, минуя фильтр. Выглядит это следующим образом:
На практике, это выглядит так:
Необходимо устанавливать такой обход перед всеми фильтрующими элементами, перед грязевиком, но после счетчика.
Обслуживание
Обслуживание магистрального фильтра заключается в промывке грязевика и регулярной замене картриджа. Чтобы заменить фильтрующий элемент (картридж) в стакане фильтра, необходимо:
Все, что вы хотели бы знать о магистральных фильтрах для воды, найдете в этом разделе сайта.
Видео по теме статьи
Как установить магистральный фильтр, подскажет видео:
Заключение
В установке магистрального фильтра нет ничего сложного для человека, который разбирается в сантехнике, и любит мастерить руками. Если же навыков работы с инструментов нет, то лучше воспользоваться услугами специалистов. Только правильно установленный магистральный фильтр гарантирует чистую воду и отсутствие проблем с водопроводной системой.
Как установить магистральный фильтр для воды своими руками
Изношенность коммунальных систем привела к низкому качеству воды, подаваемой в квартиры. Для освобождения ее от механических взвесей и других примесей все чаще практикуется установка магистрального фильтра для воды. Это простой и удобный способ получить чистую воду, пригодную для использования в технических целях и для питья.
Преимущества магистральных приборов очистки
Установка подобных фильтров имеет следующие преимущества:
Обязательна установка магистрального фильтра перед редуктором, защищающим водопровод и бытовые приборы от чрезмерно высокого давления и гидроударов. Без прибора очистки это устройство слишком быстро изнашивается. Вместо двух отдельных приборов можно установить комбинированный фильтр-редуктор.
Устройство и виды магистральных фильтров
Магистральные приборы ставятся на входе трубопровода в квартиру и очищают всю потребляемую в ней воду.
Профессионалы рекомендуют в месте врезки фильтра в трубу сделать дополнительную разводку, снабженную системой шаровых кранов. Это позволит в экстренных случаях, например при поломке или засорении фильтрующего устройства, пустить воду напрямую, минуя его.
Существует несколько видов магистральных фильтров. В зависимости от количества степеней очистки они делятся на следующие типы:
Фильтры-грязевики обязательно присутствуют в более сложных системах с двумя или тремя ступенями очистки. Механические примеси – главная беда изношенных водопроводов на постсоветском пространстве. Без решения этой проблемы нельзя гарантировать нормальную работу бытовой техники и фильтрующей системы тонкой очистки.
Различают фильтрующие устройства, предназначенные для горячей и холодной воды и отличающиеся материалом корпуса. Успешно противостоять действию высоких температур способны устройства из специального пластика или нержавеющей стали.
Помните, что фильтры для горячей воды допускается ставить на трубу ХВС, а вот обратная замена категорически запрещена.
Подробнее о фильтрах магистрального типа читайте здесь.
На что еще обратить внимание при выборе
При покупке фильтра магистрального типа нужно учесть несколько важных параметров, к которым относятся:
Установка магистрального фильтра
После покупки устройства определяют место для его размещения. Установить его надо так, чтобы обеспечить беспрепятственный доступ для замены картриджей и технического обслуживания. У многих хозяев возникает вопрос о том, где ставить магистральный фильтр, до или после счетчика. Схема расположения устройств будет такой:
Для монтажа потребуются:
Подключить фильтр магистрального типа несложно. Алгоритм действий следующий:
Важно правильно установить устройство: на его корпусе указано направление потока воды стрелкой. На входе в фильтр размещается маркировка «in».
Весь процесс установки наглядно показан на видео.
Фильтр-редуктор устанавливается аналогичным образом, но при его монтаже есть свои нюансы:
Замена картриджа в магистральном устройстве
В техническом паспорте изделия указывается объем воды, после очистки которого требуется смена фильтрующих элементов. Обычно срок их службы составляет от полутора месяцев до полугода.
Инструкция по замене картриджа:
На видео ниже – замена картриджей в фильтрах для холодной и горячей воды.
Своевременная замена фильтров обеспечит чистоту воды, а также предотвратит падение ее давления из-за засорения картриджей. Соблюдение этих условий гарантирует долгую и качественную работу магистральной системы фильтрации.
Вопрос к сантехникам и всем сталкивавшимся

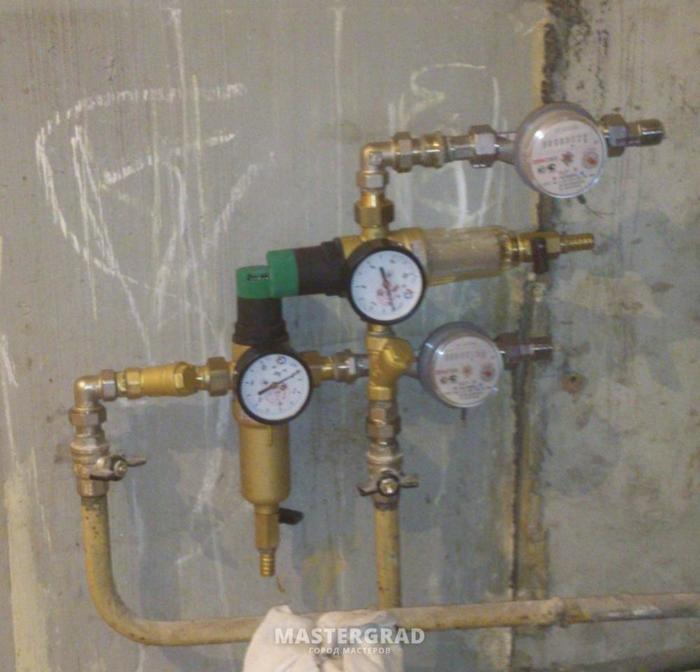

Допустимо ли ставить фильтр грубой очистки как показано на фото при подаче воды снизу вверх и Hевозможности расположить фильтр горизонтально? Поскольку все крупные фракции то отсеиваться будут но потом по идее скатываться вниз и оставаться в трубе постепенно накапливаясь? или можно потом просто открыть ревизию с сеткой, подключить отвод и дав напор прочистить скопившийся мусор а не выбивая его из сеточки при горизонтальном расположении фильтра?
На первой картинке поменять на универсальные фильтра, на 2-ой на правой трубе, основной кран открутить и поставить латунный уголок вн-нар.резьба дальше сделать по прямой также как левая труба. Ещё на второй все фильтра вниз надо развернуть будет.
Не допустимо. Есть специальные фильтры для такой установки.
Всем спасибо, разобрался с сомнениями.
Нельзя, нужно фильтр универсальный ставить.
А монтаж на нижней фотке проводила фирма «Джамшут- строй»?
К черту инструкцию, стрелочки и здравый смысл.
