Лупинг газопровода
Лупинг газопровода. Схема. Функции. Задачи.
Пропускная способность всего трубопровода повышается при увеличении длины лупинга, который со временем может превратиться во вторую нитку газопровода.
Чаще всего лупинги делают на магистральных газопроводах. Рассмотрим именно этот случай.
При помощи лупинга можно решить такие задачи:
Параллельную линию газопровода можно подключить к основной артерии в разных местах, для этого необходимо врезать саму трубу, установить два отсечных клапана и фитинги.
Такой метод применялся издавна, но на сегодняшний день приходится пик применения, т.к. открытие новых месторождений и увеличение количества числа потребителей ведет к расширению магистрального трубопровода, и неравномерное давление в начале и в конце трубопровода может спровоцировать возникновение аварийной ситуации.
Для исключения таких случаев, а также для повышения производительности, устанавливаются лупинги на различных участках магистральных газопроводов.
Лупинг –устройство и применение
Параллельный трубопровод- лупинг устроен так, что фактически соответствует конструкции основной ветки газопровода и его можно использовать для транзита газа в качестве главной линии.
Лупинг – разновидность разгрузки газопровода, но существуют еще несколько способов повышения продуктивности, например:
Дополнительную ветку возможно задействовать в комплексной разгрузке главного трубопровода в качестве одного из элементов. Возможно также применение параллельных линий, одновременно с усилением мощности перекачивающих станций.
Можно применять несколько лупингов на одном участке, в соответствии с нормативными документами.
Правила работы петли
Уменьшение количества транспортируемого газа по главному трубопроводу происходит, когда включилась в работу дополнительная линия. В итоге снижается гидравлическое сопротивление и сокращаются потери давления.
Следовательно, при одинаковом давлении газа, можно транспортировать топливо в более крупных объемах.
Такого рода добавочная магистраль высокоэффективна при любой длине. Но, чем она длиннее, тем очевидней результат.
В каких случаях применяют лупинг
Лупинг применяется в тех случаях, когда основная труба при максимальном давлении не может транспортировать необходимое количество газа. Это происходит,когда нагрузки на трубу выросли:
Вот почему так важен первоначальный гидравлический расчет газопровода,который проводят на этапе проектирования. Но этот расчет может быть и совершенно правильным,но не учитывать в полной мере будущее развитие региона,города, предприятия и т.д.
Для строительства лупинга необходимо техническое обоснование и сопоставление с другими методами.То есть синхронно идущую линию начинают строить после обоснования ее эффективности по отношению к показателям другого способа. Лупинг газопровода в основном применяют крупные потребители (города, предприятия).
Для мелких потребителей, например для домохозяйств, наиболее приемлемым вариантом будет способ установки труб необходимого диаметра для главной магистрали, а не применение лупинга.
Для маломощных газопроводов использовать лупинг неактуально, по причине того, что:
Для построения лупинга используют те же самые материалы, что и для основной магистрали, что не упрощает поставленных задач;
Для каждой параллельной линии трубопровода необходим утвержденный проект, как и в прочих случаях, только потом линия будет задействована в работе, что также не дает никаких преимуществ;
Громоздкие опоры трубопровода с лупингом могут испортить общий вид небольших участков;
В связи с вышеперечисленными причинами, уполномоченные газовых служб могут забраковать проект как безосновательный.
Особенности монтажа
Монтаж лупинга на магистральном газопроводе проводится в соответствии с STO-Gazprom-2-2.3-116-2007
Составляется технологическая карта монтажа,где учтены такие моменты:
Нормы устройства трубопровода с лупингом
Для лупингов существуют типовой порядок внедрения, аналогичный правилам для основной магистрали. Мастера, проводящие данные работы должны иметь все необходимые разрешения и только после принятия конкретного проекта проводить работы.
Применяемые при строительстве материалы и технику следует проверять на наличие необходимых документов, отсутствие брака и неисправностей.
При выполнении работ применяют металлические трубы, которые прошли антикоррозийную обработку, и полиэтиленовые аналоги
Работы необходимо начинать непосредственно с монтажа лупинга. Для этого роют траншеи, размещают опоры, потом проводится сборка отсечных клапанов с разных сторон, оборудуются приемники, далее необходимо произвести приварку трубы вспомогательной линии. При проведении работ следует производить контроль всех необходимых параметров.
Как выполнить расчет лупинга газопровода
Если на горизонтальном газопроводе установлен лупинг длиной х, то, учитывая выражение (1) для участка с параллельными газопроводами, можно записать:
(1)
Здесь индекс «1» относится к основной нитке газопровода, а индекс «2» — к лупингу. Последнее выражение можно переписать в виде
(2)
Из последней формулы можно получить массовый расход, если заданы давления в начале и в конце газопровода и длина лупинга. Расход определяем по сравнению с расходом Мо в газопроводе без, лупинга (при равных давлениях до и после увеличения расхода, а также при условии λ0 = λ1):
(3)
При заданном увеличении расхода газа и том же перепаде давления необходимо определить длину параллельного газопровода. Из формулы (3) имеем:
(4)
Если диаметр лупинга равен диаметру основного газопровода (D2 = D1), то из формул (3) и (4) следует:
(5)
(6)
Когда требуется увеличить расход газа в газопроводе в 2 раза (М = 2М0), то длина лупинга из (6) будет равна:
т. е. при неизменном перепаде давления на данном газопроводе необходимо параллельно проложить второй газопровод. Пример этот приведен для проверки расчетной формулы.
Из анализа расчетных формул следует, что место установки лупинга по длине магистрали не влияет на величину гидравлического сопротивления. Поэтому с этой точки зрения лупинг возможно установить в любом месте газопровода.
Пример расчета лупинга
Основные достоинства лупинга
Применение лупингов имеет следующие очевидные преимущества:
Окончательное решение о выборе способа увеличения пропускной способности газопровода должно приниматься на основе экономического сравнения вариантов.
Лупинг
Смотреть что такое «Лупинг» в других словарях:
Лупинг — Участок линейной части нефтепровода, проложенный параллельно основному для увеличения пропускной способности Источник: ВНТП 2 86: Нормы технологического проектирования магистральных нефтепроводов 3.17 лупинг: Трубопровод, проложенный на отдельных … Словарь-справочник терминов нормативно-технической документации
лупинг — Дополнительный трубопровод, прокладываемый на некоторых участках параллельно основному для повышения его пропускной способности [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] лупинг Трубопровод, уложенный на… … Справочник технического переводчика
лупинг — ответвление, вставка Словарь русских синонимов. лупинг сущ., кол во синонимов: 2 • вставка (44) • … Словарь синонимов
Лупинг — (a. looping; н. Loopingleitung; ф. looping; и. looping) участок трубопровода, прокладываемый параллельно основному трубопроводу; подключается для увеличения пропускной способности последнего. Ha участке трубопровода c Л. расход… … Геологическая энциклопедия
Лупинг — (англ. looping; нем. Loopingleitung; фр. looping; итал. looping) участок трубопровода, прокладываемый параллельно основному трубопроводу; подключается для увеличения пропускной способности последнего. Ha участке… … Википедия
Лупинг — Лупинг: газопровод, проложенный параллельно основному газопроводу на отдельных его участках, соединенный с ним перемычками и предназначенный для увеличения пропускной способности и/или для повышения надежности работы газопровода. Источник: СТО… … Официальная терминология
ЛУПИНГ — дополнительный трубопровод, прокладываемый на некоторых участках параллельно основному для повышения его пропускной способности (Болгарский язык; Български) лупинг (Чешский язык; Čeština) looping (Немецкий язык; Deutsch) Looping (Венгерский язык; … Строительный словарь
лупинг — л упинг, а … Русский орфографический словарь
лупинг — (анг. looping) ав. фигура во воздушната акробатика: опишување на вертикален круг … Macedonian dictionary
Live looping — Лупинг(англ. Live Looping) процесс исполнения музыкального произведения, заключающийся в записи и воспроизведении закольцованных аудио сэмплов в реальном времени при помощи специальных устройств или программного обеспечения. Такой подход… … Википедия
Лупинг газопровода: его функции и особенности обустройства для газопровода – Точка J
Что представляет собой лупинг?
Название процесса лупинг произошло от английского слова «looping», которое в переводе означает «петля». И это точное наименование процесса с одноименным названием. Так как он представляет собой прокладывание нового участка газопровода, причем параллельного основной линии.
Такое ответвление всегда является частью уже действующей системы и его начало — врезка в главную ветку. А там, где в конструкции отпадает необходимость делить потоки газа, петля замыкается.

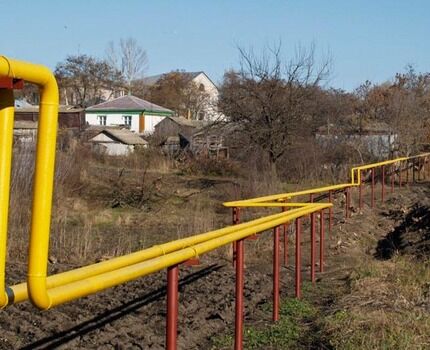

Газопровод низкого давления с лупингом позволяет разгрузить основную линию, транспортировать топливо с наименьшими потерями, что всегда выгодно
Лупинг газопроводов служит для решения двух главных задач, среди которых увеличение имеющейся пропускной способности основной линии или снижение потери давления во время транспортировки газа.
В первую очередь это касается магистралей с высоким напором, так как именно в них создаются максимально нестабильные условия, приводящие к снижению эффективности. А, следовательно, к финансовым потерям.
Но стабилизация давления возможна и во всех остальных видах сетей, то есть транспортирующих газ при среднем или низком давлении. Так как параллельная труба помогает снизить давление в начале пути и существенно повысить его в конце.
С помощью лупинга специалисты способны решать и еще ряд задач, среди которых следующие:
Важным преимуществом такой конструкции является возможность использовать ее в виде основной магистрали для транспортировки газа. Это помогает в кратчайшие сроки получить нужный результат, причем сэкономив средства на обустройстве нового газопровода.

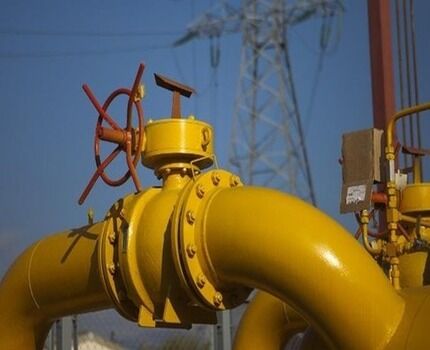

Параллельная линия газопровода может быть подключена к действующей артерии в любом месте, а все что для этого нужно — это врезка самой трубы, установка двух отсечных клапанов и фитингов
Такой способ был известен давно, но пик использования приходится на данное время. Происходит это потому, что газовая система на постсоветской территории сформировалась давно (1975-1990 гг.), а сейчас происходит ее доработка, усовершенствование под современные нужды.
Из вышесказанного можно сделать вывод, что на сегодня лупинг активно используется по нескольким причинам, к которым относятся:
Указанная информация свидетельствует, что лупинг может быть более дешевым вариантом, чем строительство полноценного нового газопровода.
Компрессорные станции
Компрессорные станции нужны для поддержания уровня давления и транспортировки необходимого объема газа по трубопроводу. Там газ проходит очищение от посторонних веществ, осушение, повышение давления и охлаждение. Пройдя обработку, газ под определенным давлением попадает обратно в газопровод.
Компрессорные станции, наряду с газораспределительными станциями и пунктами, входят в комплекс наземных сооружений магистрального газопровода.
К району стройки компрессорные установки транспортируются в виде полностью готовых к сбору блоков. Они возводятся на расстоянии примерно 125 километров друг от друга.
В состав компрессорного комплекса входят:
Компрессорная станция магистральных газопроводов
Рядом с компрессионной установкой обычно возводят жилой поселок.
Такие станции считаются отдельным видом техногенного влияния на природную среду. Исследования показали, что на территории компрессорных установок концентрация оксида азота в воздухе превышает максимально допустимый уровень.
Они также являются мощным источником шума. Ученые выяснили, что длительное воздействие шума от компрессорной станции становится причиной нарушений в человеческом организме, и, как следствие, вызывает различные болезни и может привести к потере трудоспособности. Кроме того, шум вынуждает животных и птиц уходить на новые места обитания, что приводит к их переуплотнению и уменьшению продуктивности охотничьих угодий.
Узел установки предохранительной системы
Для чего они нужны?
Перевозка нефтепродуктов водным и железнодорожным транспортом на дальние расстояния сопряжена с определенным риском и большими затратами. Магистральные трубопроводы упрощают транспортировку сырья из регионов, где его добывают, до мест конечного потребления. Трубопроводный транспорт:
Возведение трубопроводов из года в год подвергается механизации строительно-монтажных работ. Это упрощает процесс строительства, снижает стоимость транспортировки сырья.
Нормы обустройства газопровода
На лупинги распространяются обычные правила для всех газопроводов. Поэтому работы могут начинаться только после утверждения соответствующего проекта. Производить их вправе специалисты, имеющие допуск.
Все оборудование, материалы, которые будут использоваться для строительства, должны быть проверены на наличие соответствующих сертификатов, отсутствие повреждений, других недостатков.
При выполнении обустройства используют стальные трубы, точнее, отдельные их виды, подвергшиеся специальной антикоррозийной обработке, а также их полиэтиленовые аналоги.
Для лупинга следует использовать только сертифицированные трубы, другие комплектующие, а также контролировать прилегание трубы к грунту, ряд других параметров
Необходимые работы выполняются поэтапно, то есть такая операция начинается с подготовки лупинга к сборке. Для чего роются траншеи, устанавливаются опоры, далее происходит монтаж отсечных клапанов с двух сторон, обустраиваются приемники, к которым на следующем этапе приваривают трубы параллельной линии.
При строительстве ответственные лица обязаны контролировать ряд важных параметров, к которым относится прилегание ко дну траншеи, расстояние между различными коммуникациями — как сторонними, так и относящимися к конструкции самого газопровода. Особому контролю подвергаются сварные соединения, а также антикоррозийное покрытие.
После окончания монтажа параллельной линии должны быть выполнены соответствующие испытания. Перед проведением таких операций необходимо совершить подготовительные работы.
К примеру, траншея в которой смонтирован лупинг должна быть присыпанной слоем грунта. Но полностью засыпать ее ненужно, так как такая процедура выполняется только после успешного прохождения проверки на пригодность к использованию.
Техника безопасности при эксплуатации магистрального газопровода
Соблюдайте правила техники безопасности на участках где происходит установка магистрального газопровода
Магистральный трубопровод – это потенциально опасное сооружение, использовать которое можно только в соответствии со специальными инструкциями, регламентирующими строительство и эксплуатацию магистральных газопроводов.
Периодичность обхода или облета всей территории сооружения устанавливается в зависимости от нормативов обслуживания. В случае стихийного бедствия, которое могло повредить трубы, должен быть проведен внеочередной осмотр. Обследование переходов трубопровода через автомобильные дороги проводится ежегодно.
Проектирование магистральных каналов
На этапе создания проекта разрабатывается комплекс технических документов, в котором описываются расчетные параметры, схемы, чертежи и общий план устройства трубопроводного транспорта. Также проводится исследование местности для прокладки канала. Оцениваются геодезические, геологические и экологические условия, а также экономические данные, обосновывающие проект. Основу документации формируют сведения о характеристиках магистрального трубопровода – это может быть информация о пропускной способности, давлении, количестве переходных станций и ответвлений. Учитывают инженеры и эксплуатационную перспективу инфраструктуры. От нее будет зависеть возможность будущей модернизации, переориентирования или расширения сети в соответствии с новыми условиями ее использования.
АЗБУКА ПРОИЗВОДСТВА. Футляр магистрального газопровода
15 апреля 2019, 15:02
Спецпроект «Азбука производства» продолжает подробно рассказывать об особенностях технологических процессов транспорта газа
На очереди буква «Ф», которая поведает о важной функции защитного сооружения магистральных газопроводов — футлярах
Что это такое?
Футляр — это конструкция, предназначенная для защиты газопровода от внешних нагрузок, механических повреждений и предохраняющая от выброса голубого топлива в местах пересечения с железнодорожными путями, крупными автомобильными трассами, подземными и надземными сооружениями и коммуникациями.
Защитные футляры должны обладать целым рядом характеристик, обеспечивающих надежность эксплуатации, в частности, водонепроницаемостью, износостойкостью и устойчивостью к коррозии.
Для чего это нужно?
Надежность работы газотранспортной системы напрямую зависит от строгого соблюдения технических требований прокладки газовых магистралей. На отдельных участках при укладке труб используют специальные устройства — футляры. При подземной прокладке основные сложности возникают при пересечении газопроводов с искусственными и естественными препятствиями, в том числе с транспортными путями — железными и автомобильными дорогами.
Защитный футляр газопровода
Как это устроено?
Прокладка газовых труб с использованием защитного футляра строго регламентируется отраслевыми и государственными нормативными документами. Причем четко определяется не только сам процесс укладки труб, но и протяженность защитного футляра.
Схема прокладки трубы под автодорогой
Защитные кожухи изготавливают из стальных труб с диаметром, превышающим параметры газопровода в пределах двадцати сантиметров. Стоит отметить, что в футляр укладывают трубу, имеющую усиленную изоляцию. Все сварные стыки тщательно тестируют неразрушающими методами, и в футляр монтируют только трубы, прошедшие проверку и испытание на прочность и герметичность. При монтаже концы стального кожуха оснащают герметизирующими устройствами из диэлектрического материала. А на одном из концов защитного футляра в обязательном порядке оборудуют вытяжную свечу, необходимую для отвода газа в атмосферу.
Особое значение имеют требования к футлярам, которые должны пройти определенную проверку на прочность, иметь усиленную изоляцию и, что крайне важно, минимальное количество сварочных швов
Как у нас?
Выполнение расчетов газопровода
Руководящие документы позволяют выполнять расчет лупинга только с помощью специальных формул. Часть из них будет приложена ниже, но заранее можно сказать, что производить исчисления смогут только специалисты.
Так как при его выполнении используется большое количество различных переменных, что делает задачу сложной.
Расчет газопровода с лупингом — процедура сложная, поэтому выполнять ее могут только квалифицированные специалисты. Но даже им необходимо выполнять согласование проекта с горгазом на ранних стадиях
То есть человек или организация, заинтересованные в разработке проекта и строительстве лупинга, не смогут сэкономить даже на предварительных расчетах.
Потому что в отличии от ряда других аналогичных процедур, например, гидравлического расчета, простой и доступный компьютерный способ не используется. В результате проектировщик должен обладать достаточным запасом специальных знаний.
Продолжение расчета газопровода с лупингом. Большое количество формул, переменных значений, которые необходимо учитывать, дополнительно усложняют задачу
После выполнения расчета рекомендуется обратиться в горгаз для выполнения согласования. Если этого не выполнить и разработать проект полностью, то это может привести к существенным финансовым потерям. Так как могут быть не соблюдены какие-либо из многочисленных требований газовщиков.
Также рекомендуем прочесть нашу статью о проектировании системы газоснабжения. Подробнее – переходите по ссылке.
Пример расчета линии газопровода
Для расчета параллельной линии газопровода необходимо знать ряд исходных данных, среди которых объемный, часовой расход газа, коэффициент газового сопротивления, температуру топлива и ряд других данных. Всю нужную информацию берут с предварительно составленной схемы.
Пример расчета конкретного газопровода с лупином, где проектировщик учитывал различные виды расхода газа, его температуру, коэффициент сопротивления и другие параметры
Сложность примера расчетов дополнительно свидетельствует о том, что этой работой должны заниматься специалисты или ошибок не миновать. Что приведет к потере времени, средств.
Более подробно о том, как произвести расчеты системы газопровода читайте в этом материале.
Еще один пример лупинга
Одним из самых известных газопроводов с лупингом, введенным в строй за последние годы, является параллельная линия магистрали «Пелятка-Северо-Соленинское». Ее протяженность 30 км, но для строительства пришлось обустроить немалые 160 км дороги.
Кроме того, понадобилось проложить почти 90 км кабеля. Работы осуществляли более полутысячи квалифицированных специалистов на протяжении полугода.
Обустройство состояло из следующих этапов:
Этапы перечислены в нужном порядке. В результате указанный лупинг позволяет с наименьшими затратами транспортировать газ к потребителям, причем бесперебойно.
Как указывали специалисты, экономический эффект от использования этой 30-ти километровой трубы составит внушительные 6,5 млрд рублей и это только за 2 года с момента ввода линии в строй.
Обозначение газопроводов
В России каждый газопровод должен быть обозначен специальным знаком. Установка знаков должна быть оформлена совместным актом землепользователя предприятия, использующего магистральный трубопровод.
Гост маркировка трубопроводов
Знаки входят в магистральный газопроводный комплекс и являются важной его частью. Они служат ориентиром для обнаружения трубопровода
Благодаря им во время работ в охранной зоне можно увидеть территорию, по которой проходят трубы. Знаки показывают, что предприятие действует по нормам магистральных трубопроводов.
На знаке содержатся предупреждения и информация о магистральном газопроводе. Он представляет собой столб с двумя плакатами.
На одном, расположенном перпендикулярно поверхности, находятся сведения о ширине охраняемой территории, месте и глубине залегания труб, дополнительные технические параметры. На втором написано расстояние в километрах по всей длине труб. Он предназначен для обнаружения газопровода с воздуха, поэтому расположен с небольшим наклоном (до 30 градусов).
Правила проведения работ
Процедура замены начинается с выполнения требований техники безопасности. Мастер должен позаботиться об отсутствии источников открытого огня и удалить с площадки курильщиков, а также посторонних лиц.
Способ и технология врезки в газовую трубу зависит от давления в данном газопроводе
Кроме того, на входе к месту проведения работ необходимо вывесить предупредительный знак «Проход запрещён!», «Осторожно, газ!», «Курение запрещено!» и т.п. Это – общепринятые требования
Однако выполнение врезки в газовую трубу предусматривает соблюдение определённых правил обращения с подобными системами. Основные из них формулируются так:
По закону без снижения давления проводить работы имеют право лишь организации, имеющие разрешение на такую деятельность (иногда даже необходимо получить специальный наряд).
Особенности монтажных работ

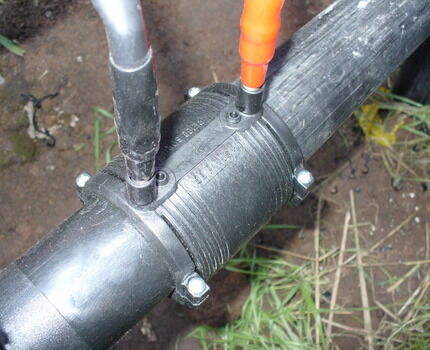

Монтаж производится посредством стыковой или электромуфтовой сварки с использованием соединительных деталей с закладными нагревателями. Выбор метода сварки определяется диаметром труб, наличием доступа к месту монтажа, требованиями бюджета. Сварочное оборудование может быть взято в аренду, что позволяет сократить себестоимость готового трубопровода в случае, если проект разовый.
Производителем предложен широкий перечень комплектной запорно-регулирующей арматуры и фасонных изделий для газопроводов любых диаметров, что позволяет без проблем смонтировать любой участок, в том числе с присоединением к существующим стальным трубам. При соблюдении технологии прочность соединений превосходит прочность самой трубы и гарантирует исключение порывов и иных дефектов стыка.
К монтажу допускается квалифицированный персонал, прошедший обучение и регулярную аттестацию для работы со сварочным оборудованием согласно закрепленному регламенту работ.
