Угол опережения зажигания
В этой статье рассмотрим такое важное понятие для бензинового двигателя внутреннего сгорания как угол опережения зажигания.
Опережение зажигания – это воспламенение искрой свечи топливно-воздушной смеси в цилиндре двигателя до достижения поршнем верхней мертвой точки.
Для чего собственно надо делать опережение зажигания.
Очень рекомендую, если вы еще не видели, посмотреть как работает двигатель внутреннего сгорания.
Дело в том, что для получения максимальной мощности и крутящего момента от двигателя нужно чтобы давление газов, после сгорания рабочей смеси, достигало максимальной величины в точке 10-12° после верхней мертвой точки. Тогда сила давления газов на поршень будет максимально эффективно преобразована в механическую энергию вращения коленчатого вала. Вопреки расхожему мнению, топливно-воздушная смесь (далее ТВС) не сгорает мгновенно и уж тем более не взрывается в цилиндрах. Реакция окисления, а именно это происходит при сгорании топлива, имеет некую скорость. Так вот, чтобы получить максимум давления газов в нужной нам точке нужно согласовать скорость движения поршня (читай оборотов двигателя) и скорость сгорания ТВС.
Далее позволю себе немного углубится в теорию сгорания ТВС. Фронт распространения пламени начинается с маленького очага, когда искра проскакивает между электродами свечи.
Угол опережения зажигания
Средняя длительность горения искры 1 – 1,5 миллисекунды (одна тысячная секунды). Температура в шнуре пробоя в этот ничтожно малый промежуток времени достигает отметки 10000° С. Тот маленький объем ТВС, что находится в этом промежутке пробоя, сгорает практически мгновенно. Далее, от тепла, которое выделилось при сгорании, происходит дальнейшее распространение фронта пламени по камере сгорания. Первоначальная скорость горения совсем не велика – около 1 м/с. Далее по мере распространения фронта скорость горения достигает 50-80 м/с. Последние порции ТВС, находящиеся около относительно холодных стенок камеры сгорания догорают с гораздо меньшей скоростью. Таким образом, весь процесс горения занимает около 30° угла поворота коленчатого вала.
А теперь рассмотрим повнимательней, что происходит в цилиндре двигателя при различных углах опережения зажигания. Ниже приведена индикаторная диаграмма зависимости давления в цилиндре от угла поворота коленчатого вала при нормальном угле опережения зажигания (далее УОЗ).
Угол опережения зажигания
Здесь максимум давления газов приходится почти сразу (10 — 15°), как только поршень пройдет верхнюю мертвую точку. Мощность и крутящий момент такого двигателя на максимуме.
А теперь посмотрим, что произойдет, если сдвинуть УОЗ в более позднюю сторону.
Угол опережения зажигания
Как видно пик максимального давления газов сместился также в более позднюю сторону и сам по себе он гораздо ниже, чем при нормальном УОЗ. То есть получается, что ТВС сгорая, как бы догоняет уходящий поршень вниз. КПД такого двигателя оставляет желать лучшего.
Иногда смесь может продолжить гореть и после открытия выпускных клапанов, тогда раскаленные выпускные газы могут раньше времени поджечь поступающий свежий заряд ТВС. В таком случае, при позднем зажигании, могут наблюдаться хлопки во впускной коллектор.
И противоположный случай, когда слишком раннее зажигание.
Угол опережения зажигания
Пик максимального давления газов приходится на верхнюю мертвую точку движения поршня или даже раньше. То есть на начальном этапе сгорания ТВС газы давят на поршень в противоход, что естественно тоже снижает мощность двигателя и может стать причиной такого нежелательного явления как детонация.,
От чего зависит угол опережения зажигания.
1.Прежде всего УОЗ зависит от скорости вращения коленчатого вала двигателя. Чем больше количество оборотов в минуту делает коленчатый вал, тем раньше надо воспламенять ТВС, чтобы пик максимального давления был в нужной нам точке.
Угол опережения зажигания
2. От температуры. Чем ниже температура двигателя и ТВС, тем ниже скорость реакции окисления (сгорания), соответственно УОЗ должен быть более ранним. И соответственно наоборот.
3. От нагрузки на двигатель. Чем больше нагрузка на двигатель, тем больше цикловое наполнение цилиндра ТВС, соответственно тем меньше должен быть УОЗ для того чтобы избежать детонации.
Оптимальная настройка УОЗ.
В эпоху карбюраторных Жигулей настройка начального УОЗ делалось просто на слух. На 4й передаче при скорости 50 км/ч резко надавить педаль газа, должна кратковременно быть слышна детонация. Если детонации нет, крутим трамблер на опережение, пока не будет слышно. Если детонация слышна более 1-2 секунд, то крутим трамблер на более поздний угол.
На СТО для настройки УОЗ использовался стробоскоп. В любом случае в системах зажигания, где используется трамблер, настройке подлежит только начальный УОЗ.
С появлением микропроцессорных систем управления двигателем появилась возможность более точно настраивать УОЗ для различных режимов работы двигателя. Если в трамблерах за изменение УОЗ отвечал вакуумный и центробежный регулятор, то умная электроника на основании данных с датчиков системы управления двигателем сама высчитает необходимый оптимальный угол согласно картам калибровок, заложенных в прошивке контроллера. Вот типичный пример трехмерной карты калибровок УОЗ для одного режима работы двигателя (ВАЗ, блок М73).
Управление углом опережения зажигания производится в два этапа. При начальном управлении используется фиксированный угол опережения зажигания при запуске двигателя. При последующем управлении угол опережения зажигания определяется коррекцией угла опережения зажигания по сигналам датчиков, которая применяется к базовому значению угла опережения зажигания, рассчитанному по сигналу нагрузки двигателя (давление во впускном коллекторе и расход воздуха) и сигналу частоты вращения коленчатого вала двигателя.
Настройка оптимальных углов опережения зажигания является одной из самых сложных и приоритетных задач при чип-тюнинге, поскольку от этого зависит динамика и мощность двигателя, расход топлива и в целом удобство управления автомобилем.
Верхняя мёртвая точка (она же ВМТ) — это наивысшая точка, в которой поршень может находиться относительно оси коленвала. Но так как двигатели могут иметь разную конструкцию и расположение, самым корректным будет определение, что ВМТ это “положение поршня, в котором любая его точка находится на максимальном расстоянии от оси вращения коленчатого вала”.
Проходя рабочий цикл поршень дважды попадает в ВМТ — в конце тактов сжатия и выпуска. По умолчанию за ВМТ принимается положение поршня в конце такта сжатия.
Рабочий цикл поршня
Зачем нужна ВМТ
Чтобы двигатель работал правильно, все его детали должны работать относительно друг друга в определенной последовательности. Когда поршень в первом цилиндре выставляют в ВМТ, клапаны этого цилиндра в этот момент закрыты. Именно таким образом все фазы газораспределения выставлены правильно.
Установка поршня в ВМТ — основная процедура для большинства работ по ремонту и настройке двигателей.
Когда нужно определять
Установка поршня цилиндра в ВМТ используется при процедуре определения угла опережения зажигания, замене ремня и/или шкивов ГРМ, регулировке зазора в механизме привода клапанов.
Также она необходима при регулировке фаз газораспределения (углов открытия и закрытия впускных и выпускных клапанов, углов опережения подачи, углов открытия пусковых клапанов и золотников управления пуском).
Эта процедура обязательно проводится при ремонтах двигателя с его разборкой (например, при капитальном ремонте).
Как определяется ВМТ
По умолчанию установка ВМТ производится для поршня первого цилиндра. Для этого используются метки на корпусе двигателя и метки на шкивах коленчатого и распределительного валов. Также есть метки ВМТ на маховике, а в дизельном двигателе часто и на ТНВД. Если метки не совпадают, то нужно аккуратно прокрутить коленвал ключом по часовой стрелке.
Метка для выставления ВМТ на маховике
Метка для ВМТ на шкиве распредвала
Что будет если ВМТ установлена неправильно
Когда поршень первого цилиндра правильно установлен в ВМТ такта сжатия, клапаны этого цилиндра полностью закрыты. В это время второй и третий цилиндры находятся в НМТ (нижней мертвой точке), а их клапаны полностью открыты.
Поэтому если установить ВМТ неправильно, то нарушатся фазы газораспределения и двигатель будет работать неправильно. При сильном нарушении машина не будет заводиться. Если поршень установлен с небольшим отклонением от ВМТ, то двигатель будет работать нестабильно: уменьшается его мощность, появляются стуки, вибрация, повышенный расход топлива, ускоренный износ элементов цилиндро-поршневой группы и слабая реакция на педаль газа.
Как выставить ВМТ
Проверка ВМТ первого цилиндра компрессометром
Установка поршня в ВМТ происходит по меткам. Медленно проворачиваем коленвал, только по часовой стрелке и только за болт крепления коленвала.
Когда метка на шкиве коленвала совпадет с меткой на задней крышке ремня привода распредвала, а метка на шкиве распредвала совпадет с меткой на корпусе блока цилиндров, поршень находится в ВМТ.
Для того, чтобы убедиться в том, что поршень установлен в верхней мертвой точке именно на такте сжатия, нужно вывернуть свечу и вставить туда компрессометр. Повышение давления укажет на такт сжатия. Если метки совпали, а давление не растет, значит поршень находится в конце такта выпуска и нужно аккуратно вручную провернуть коленвал еще на полный оборот в 360°. Если нет возможности использовать компрессометр, то можно использовать любой тупой предмет, который перекроет свечное отверстие и позволит услышать шипение выходящего воздуха.
Подпишись на наш канал в Я ндекс.Дзене
Еще больше полезных советов в удобном формате
Углы зажигания — разоблачение мифов…
Широко распространен миф о том, что максимальное значение угла опережения зажигания всегда означает максимум мощности. В этой статье вы прочитаете, что собственно ошибочно в таком утверждении:
Свеча зажигания воспламеняет смесь, и смесь начинает гореть. Скорость распространения фронта пламени зависти от качества смешения, а именно насколько много молекул воздуха и топлива находятся в непосредственной близости в камере сгорания. Насколько ближе находятся друг от друга молекулы друг от друга, настолько легче пламени перепрыгнуть с одного набора молекул на другой. Скорость воспламенения также зависит от соотношения воздух к топливу. Смесь с параметром AFR в пределах 12.5-13 загорается наиболее быстро. Более бедная смесь загорается медленнее. Но более богатая смесь тоже горит медленнее. Вот почему смесь максимальной мощности это смесь с максимальной скоростью воспламенения. Проходит некоторое время пока этот фронт горения охватит все топливо в камере сгорания. По мере возгорания давление и температура в цилиндре возрастает. Давление достигает пика в некоторой точке после ВМТ. Многие эксперименты показали, что оптимальное положение пика давления находится в 15-20 градусах после ВМТ. Конкретное положение этого пика не зависит ни от нагрузки на двигатель ни от его оборотов, но зависит от геометрии мотора.
Обычно смесь полностью сгорает примерно до 70 градусов после ВМТ. Но так как плотность смеси и AFR в двигателе постоянно меняются, смесь должна воспламеняться в соответствующей точке для достижения максимума давления в оптимальном положении поршня. При увеличении оборотов двигателя, вы должны поджигать смесь в камере сгорания раньше, так как меньше остается на горение смеси между искрой и углом достижения оптимального давления. Если плотность смеси изменяется вследствие наддува или увеличенной степени сжатия, смесь должна поджигаться позже для того что бы давление достигало максимума в той же оптимальной точке.
Если смесь воспламенена слишком рано, поршень продолжает движение к ВМТ, испытывая давление от уже горящей смеси. Это приводит к следующим эффектам:
• Возникающее давление до достижения ВМТ пытается провернуть коленвал в обратном направлении, что приводит к потере мощности
• Точка в которой давление в цилиндре достигает максимума находится существенно ближе к ВМТ, и как результат плечо силы приложенной к коленчатому валу оказывается меньше(соответственно меньше крутящий момент и мощность) а также ведет к серьезному возрастанию температуры и давления в цилиндре, что ведет к детонации.
Момент зажигания
Момент зажигания — это момент образования искры между электродами свечи зажигания. Величина момента зажигания определяется в градусах угла поворота кривошипа (шатунной шейки) коленчатого вала по отношению к верхней мертвой точке поршня. Эта величина именуется угол опережения зажигания — угол поворота кривошипа от момента, при котором на свече зажигания происходит искрообразование, до занятия поршнем верхней мертвой точки. Величина угла опережения зажигания зависит от режима работы двигателя, который, с учетом задержки воспламенения рабочей смеси, должен обеспечивать оптимальное изменение давления в цилиндре во время сгорания смеси. Следовательно, момент зажигания должен быть выбран так, чтобы основной процесс сгорания и, соответственно, пик давления в цилиндре, происходили вскоре после прохождения поршнем верхней мертвой точки. Соответственно, воспламенение сжатой рабочей смеси в цилиндре осуществляется непосредственно перед верхней мертвой точкой поршня.
При максимально возможном крутящем моменте и незначительном содержании вредных примесей в отработавших газах необходимо обеспечить минимальный расход топлива. При этом не должно происходить детонационное сгорание.
Рис. Распределитель зажигания производства фирмы «Bosch»
В индуктивной (контактной) системе зажигания регулировка угла опережения зажигания осуществляется механически в распределителе зажигания. Так как при увеличении частоты вращения коленчатого вала увеличивается задержка воспламенения рабочей смеси, угол опережения зажигания настраивается как «ранний» с помощью центробежного регулятора. Это необходимо, так как при одинаковом составе горючей смеси задержка воспламенения остается постоянной, и вследствие этого, при росте частоты вращения всегда необходим более «ранний» момент зажигания. В двигателях с непосредственным впрыском бензина и послойным образованием рабочей смеси диапазон изменений момента зажигания посредством окончания впрыскивания и времени, необходимого для подготовки смеси, сильно ограничен. Одновременно время задержки воспламенения увеличивается, если смесь в районе свечи зажигания является бедной. Для решения подобной проблемы иногда используют установку второй свечи зажигания в камере сгорания. Кроме того, необходимо соблюдать оптимальный температурный режим работы свечи зажигания, что достигается точной регулировкой зазора между центральным и боковым электродами свечи.
В прерывателе-распределителе контактной системы зажигания, кроме регулировки угла опережения зажигания с помощью центробежного регулятора, то есть в зависимости от частоты вращения коленчатого вала, необходимо обеспечить аналогичную регулировку в зависимости от нагрузки на двигатель. Для этого в распределитель встроен вакуумный регулятор угла опережения зажигания (вакуумный корректор), соединенный с впускным коллектором и реагирующий на изменение разрежения воздуха, то есть на изменение нагрузки.
В диапазоне частичных нагрузок воспламенение рабочей смеси должно происходить раньше, чем при полной нагрузке с богатой горючей смесью. В режиме холостого хода и при движении накатом, как правило, происходит увеличение задержки воспламенения рабочей смеси.
Графическое изображение изменения угла опережения зажигания представлено на рисунке.
Рис. Изменение момента зажигания в зависимости от частоты вращения коленчатого вала и нагрузки на двигатель, кривые изменения угла опережения зажигания
При использовании системы электронного зажигания возможен более гибкий выбор момента зажигания. При этом обеспечивается лучшая регулировка режимов работы двигателя. Подбор данных для такой регулировки, которая может состоять более чем из 4000 отдельных значений, происходит с помощью испытаний двигателя в различных режимах работы с изменениями параметров (частота вращения коленчатого вала, угол опережения зажигания и др.).
Рис. Диаграмма зависимости угла опережения зажигания от частоты вращения коленчатого вала и расхода воздуха (разработка фирмы «Bosch»)
При испытаниях меняется также нагрузка на двигатель, под которой в данном случае понимается отношение фактического расхода воздуха на каждый цилиндр к теоретическому расходу воздуха.
По результатам испытаний создается программа для работы электронных блоков управления двигателем. В эксплуатации угол опережения зажигания корректируется в зависимости не только от нагрузки на двигатель и дорожных условий. Учитываются также температуры двигателя и воздуха, работа дополнительного оборудования автомобиля и многие другие параметры.
Вопрос по меткам ВМТ и фазам перекрытия
Собирая движок с большей степенью, я четко понимал, что родной конфиг цепи и звезд — не особо
поддается регулировке. Поэтому была куплена разрезная звезда и выставлена фаза перекрытия по метке ВМТ.
Перекрытие устанавливали следующим образом:

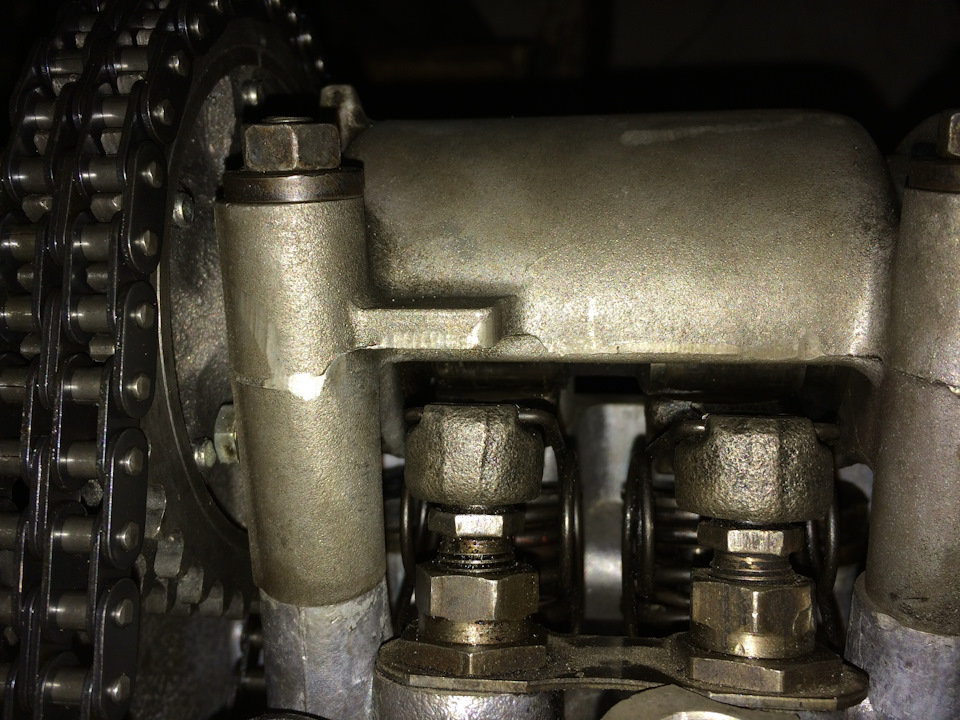

При ВМТ на коленвале — на распредвале, на первом цилиндре обе тарелки (впускного и выпускного клапана) должны находиться на одном уровне — приоткрытом. Это и есть перекрытие.

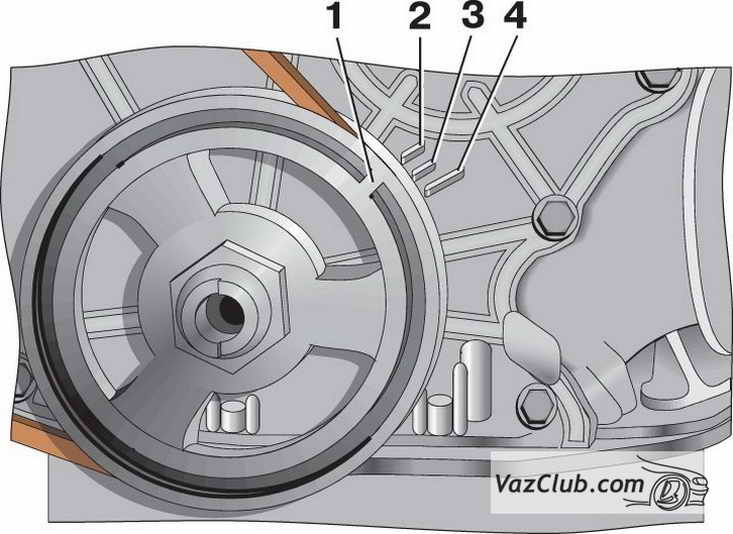

Но вот ведь не задача… Степень поднята, ездить могу только на 95м и выше. Когда-то слышал, что вторая и третяя отметка (слева от ВМТ) необходимы для 92го и 95го соответственно. Якобы в опережение.
Мучает меня вопрос, а может таки сместить метку на коленвале?
Посоветуйте, пожалуйста
ЗЫ Кому лень искать: РВ 213, колено 2103, шатун 129, поршень 82 мм, степень около 11
Лада 2101 1983, двигатель бензиновый 1.7 л., 100 л. с., задний привод, механическая коробка передач — тюнинг
Машины в продаже
Комментарии 11
Трохи не по темі, я собі тоже ставив таку шестерню і зпилював тих 6 болтів бо вони зачипають за болти кріплення розпредвала навіть на фото видно шо вони трохи вже зглоджені, зверни на це увагу!
В идеале на снятой ГБЦ выставить по микрометру ВМТ 1-4го цилиндров
Как у Травникова на видео
Перекрытие клапанов ставится в ВМТ для продувки камеры сгорания в ВМТ, смещая перекрытие относительно ВМТ можно сдвинуть продувку по оборотам, но это акутально для двухвальных ГРМ, здесь же получишь что мотор не будет ехать на верхах или низах, смотря куда крутнуть. Суть в том, что от степени сжатия и применяемого бензина не зависит момент продувки камеры сгорания. Зато зависит момент зажигания и вся характеристика по оборотам и разряжению в коллекторе (по нагрузке). В твоем случае придется отстраивать либо пружинками в трамблере + ограничить работу вакуумника, либо ставить зажигание типа МПСЗ или secu3.
Вот это уже интересно, собираюсь ставить МПСЗ
Ответ прост, распредвал делается таким образом, чтоб метки вмт совпадали. Инженеры за вас просчитали углы открытия и закрытия. Так что ставьте по большой метке и будет вам счастье)
